7 причини, поради които Pogo Pins са най-доброто решение за свързване
Pogo Pin е перфектно съвпадение за много приложения като докинг, междуплатна връзка или връзки за зареждане. Ето защо.
Пружинните конектори или така наречените пого щифтове стават все по-популярни, тъй като известни компании като Apple и Microsoft ги използват в своите потребителски продукти.
Pogo щифтовете комбинират няколко предимства, които ги отличават от повечето други видове конектори.
В днешната статия ще обсъдим тези предимства и ще разгледаме по-отблизо как тези предимства могат да бъдат използвани във вашия дизайн.
Кратка история на пого иглите
Преди да се насочим към 7-те причини, нека започнем с кратка история на пого иглите. Типът конектор съществува от около 50 години. Инженерите от по-старата гвардия ще си спомнят, че тези щифтове нямаха най-добра репутация. Те често бяха нестабилни, имаха нисък ток и бяха много чувствителни към всякакъв вид вибрации, което ги дисквалифицираше за много приложения, които включват предаване на данни. След появата на индустрията за тестване на полупроводници пружинните тестови щифтове направиха значителни подобрения. Технологичният напредък, който беше необходим, за да се намали размерът им до ниво, което би ги направило подходящи за фините стъпки, изисквани по време на процедурите за тестване на IC, се прехвърли към конекторите за пого пин потребителски клас.
И така, защо щифтовете Pogo са толкова популярни днес и какво ги прави идеални за много приложения? Ето и причините:
1. Нека поговорим за Pogo Pin Cost
Повечето конектори се произвеждат чрез процеса на щамповане. Този процес по същество отнема тънко парче метал, което се формира чрез щамповане на метала в правилната форма чрез матрица.
Вижте този малък видеоклип, който обяснява процеса.
За разлика от това, пого иглите се произвеждат чрез процеса на струговане. Този процес използва кръгло парче метал и го върти много бързо. След това остър ръб драска частите от металния блок, които не са необходими.
Основната разлика между двата процеса е цената за направата на матрица. Производството на матрица може да струва до 5000 USD. Това означава, че разходите за тази форма трябва да бъдат включени в изчислението, което може да бъде важен ценови фактор. Разгледайте това примерно изчисление:
Особено за малко количество нестандартни конектори Pogo Pins са по-ефективната алтернатива. В горния пример цената се е увеличила с повече от 80 процента.
2. Най-добър конектор за най-добро потребителско изживяване

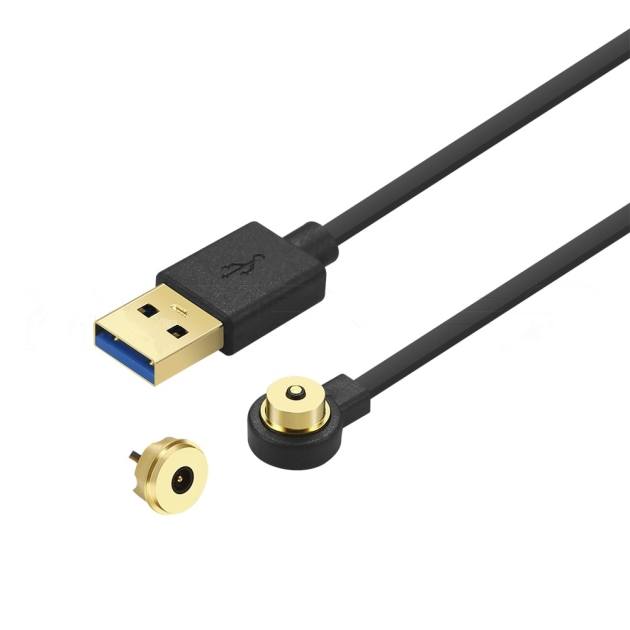

Пружинните конектори са удобни. Сигурен съм, че всеки има собствено законно мнение за продуктите на Apple, но когато за първи път използвах кабела за зареждане Magsafe на лаптопа на моите приятели през 2008 г., бях наистина объркан. Това е гений. Просто го щракнете, автоматично подравняване, лесен за използване. Ето как работи инженерството. Правене на малки промени в утвърдени продукти, които дават на потребителите този уау-ефект и ги правят лоялни клиенти на марката.
Pogo pin конекторите често подобряват това потребителско изживяване. Особено когато се прави по начин, който автоматично ги подравнява към устройството.
3. Правилният конектор за малко пространство
Повечето съединители са или големи и стабилни, или малки и крехки. Pogo Pins комбинират и двете предимства в един продукт. Те могат да бъдат изключително малки, докато издържат до 1 милион компресии. Това се дължи на техния специфичен пружинен дизайн, който запазва размера и стабилността си. Щампованата плоска пружина увеличава напрежението в ъгъла на огъване, докато спиралната пружина има равномерно разпределение на силата по време на компресията. Това позволява да се правят по-малки дизайни.
4. Защо Pogo Pins са най-издръжливият тип конектор
Пружинните съединители са изключително издръжливи. За разлика от всеки друг тип конектор, pogo щифтовете са вертикално компресирани. Тази еднопосочна компресия на всички части намалява значително износването на всяка част. Проблемът тук е, че при поставяне на конектор два метални листа се надраскат един върху друг. Това ще влоши външното покритие с течение на времето и ще намали капацитета за носене на ток. Този ефект е по-силен, когато потребителят включи конектора с по-голяма сила. Това обаче не може да се случи с пого щифтове, тъй като единствените фрикционни елементи са взаимодействието между буталото и цевта. Това триене се генерира от вътрешната сила на пружината, която е ограничена и определена от инженера.
5. Конектор с висок толеранс
Никой друг тип конектор няма толкова голям ход, както е случаят с конекторите с пого пин. Това дава на инженерите и потребителите огромна свобода при използване на конектора.
Малките производствени грешки могат да бъдат компенсирани от работния ход. Конекторите, използвани вътре в телефона, са малки плоски пружинни конектори, които докосват контактите на сензора за пръстови отпечатъци, монтиран на задния капак на телефона. В топлите зони пластмасата на задния капак се разшири и повдигна контактните площадки от конекторите. Това можеше да бъде избегнато чрез използване на съединител с по-дълъг ход, който предлага по-голяма толерантност към такива деформации на материала.
6. Проста връзка за сглобяване
Едно от основните съображения при проектирането на устройство е сглобяването. Извършването на ръчни връзки е скъпо и изисква много работа. С конектор от платка до платка, който използва pogo щифтове, не е необходимо ръчно подравняване. Частите могат да бъдат бързо сглобени, докато
има голяма гъвкавост по отношение на реда на сглобяване. Това прави пого иглите все по-популярен избор. С щифтове като винтовия щифт инженерите могат дори да комбинират монтаж и свързване едновременно.
7. Стабилен ток
Последната точка е изключителната стабилност на текущия поток. Pogo Pins могат да бъдат индивидуално оборудвани със специфични пружинни сили и дизайн. При увеличаване на силата на пружината, буталото се притиска по-стабилно към цевта вътре в щифта. Това води до по-добра проводимост. Различни дизайни, като дизайн на топка и High Current Pogo Design също водят до подобряване на токовия поток. Ключът тук е да се увеличи максимално броят на контактните точки между буталото и цевта, за да се намали вероятността от временно прекъсване на връзката. По време на прекъсване целият ток може да протече през пружината, което може да причини разтопяване на пружината и в крайна сметка да доведе до повреда на щифта.
