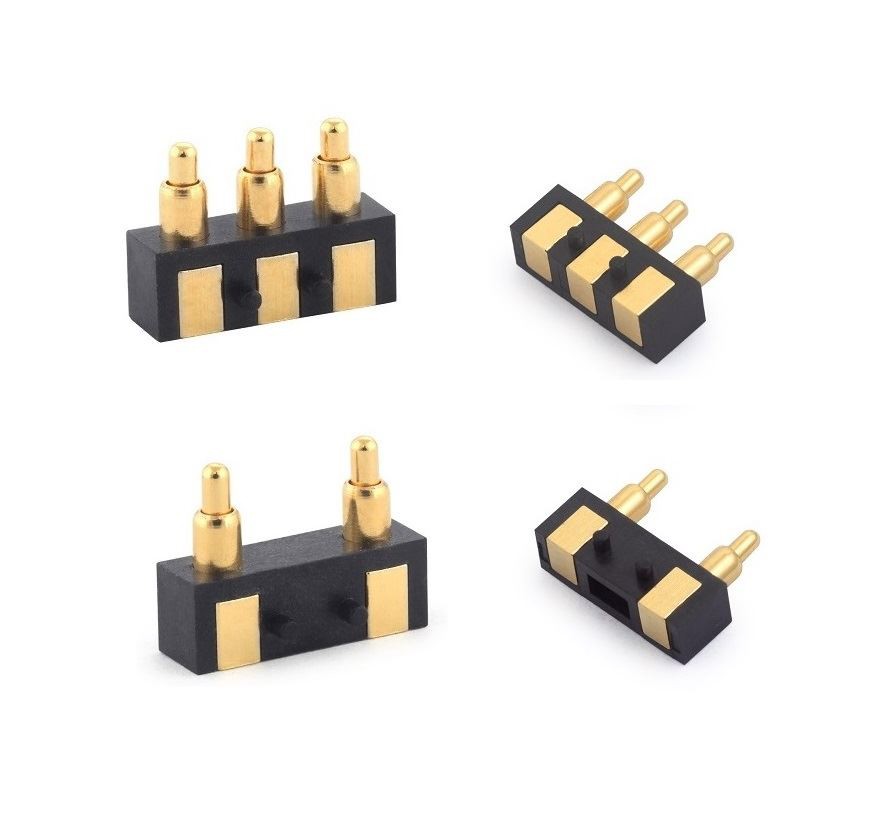

Основното изпълнение на пружинния контакт Pogo щифт
Пружинните контактни щифтове Pogo играят свързваща роля в електронните продукти и се използват в космическите, военните, медицинските и други области. Нека' да разгледаме заедно представянето му.
Основната производителност на конектора е разделена на механична производителност, електрическа производителност и екологична ефективност.
2. Механични свойства
Силата на вкарване и извличане е важно механично свойство. Силата на вмъкване и извличане е разделена на сила на вкарване и сила на извличане (наричана още сила на разделяне), изискванията на двете са различни. В съответните стандарти има разпоредби за максимална сила на вкарване и минимална сила на разделяне. Следователно, от гледна точка на употреба, силата на вмъкване е по-малка от ниската сила на вкарване LIF и структурата на сила на вмъкване ZIF. Ако силата на разделяне е твърде малка, контактът на щифта Pogo ще бъде надежден.
Друго важно механично представяне е механичният живот на щифтовия конектор на пружинния контакт Pogo. Всъщност механичният живот е индекс на издръжливост, който се нарича механична работа в националния стандарт GB5095. Той използва едно вмъкване и премахване като цикъл и дали конекторът може нормално да завърши своята функция на свързване (като стойност на съпротивлението на контакта) след определения цикъл на вмъкване и премахване се използва като източник на преценка. Силата на вкарване и извличане на съединителя е свързана с механичния живот, структурата на контакта (величина на положителното налягане), качеството на покритието (коефициента на триене при плъзгане) на контактната част и точността на размерите на контакта (подравняване).
Трето, електрически характеристики
Електрически свойства Основните електрически свойства на конектора включват контактно съпротивление, изолационно съпротивление и диелектрична якост.
1. Висококачествените електрически конектори с контактно съпротивление трябва да бъдат оборудвани с ниско и стабилно контактно съпротивление. Контактното съпротивление на конектора варира от няколко милиома до десетки милиома.
2. Изолационното съпротивление е мярка за ефективността на изолацията между контактите на електрическия конектор и между контактите и корпуса и неговата величина варира от стотици мегаома до хиляди мегаома.
3. Диелектричната якост, наричана още издръжливо напрежение и диелектрично издържано напрежение, е способността да се издържа на номиналното тестово напрежение между контактите на съединителя или между контактите и корпуса.
