Фактори, взети предвид при проектирането на Spring Pogo щифт

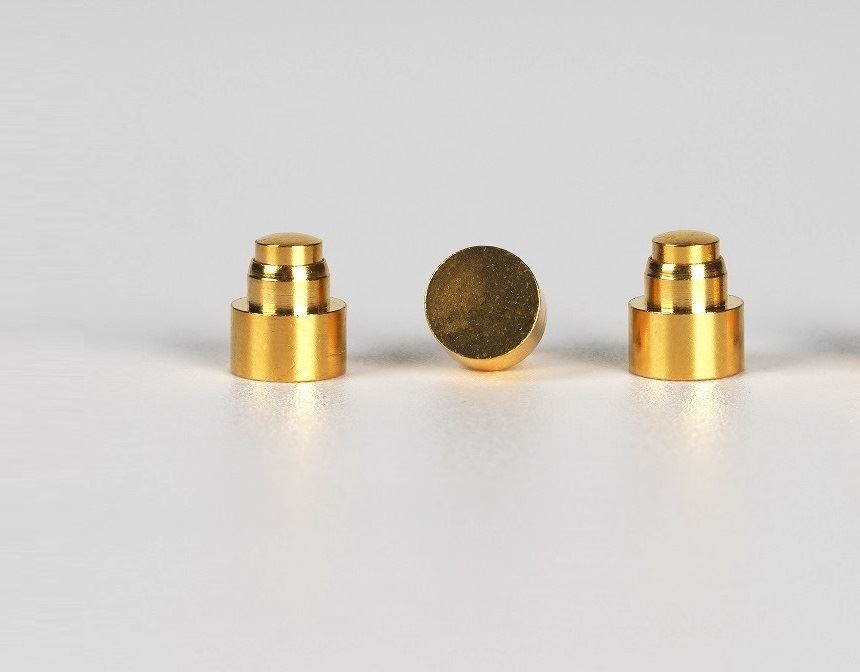

Pogo pin е прецизен конектор, използван в мобилни телефони и други електронни продукти. Той се използва широко в полупроводниково оборудване за свързване.
Има различни изяви според различните приложения, но като цяло има прецизна пружинна структура вътре в пого щифта. Повърхността на продукта обикновено е позлатена, а пружината също трябва да бъде позлатена, когато процесът е необходим.
ThePogo pin реализира захранване или проводимост и по-голямата част от него контактува с медната стена през наклонената долна страна, а пружината носи малко количество, така че вътрешната стена на медната втулка трябва да бъде гладка. Електрическите характеристики активно ще намерят пътя с най-малко съпротивление за провеждане на ток. Например, ако фабриката POGOPIN има не скосена повърхност, но плоско дъно, по-голямата част от тока ще се проведе през пружината, а изискванията към пружината ще бъдат много високи.
Първо, контактно съпротивление с ниско напрежение
Захранващото напрежение и ток не променят размера на физическата контактна повърхност и оксида и филма на контактната повърхност. За да се оцени контактното съпротивление на контактната система, максималният тестов ток е 100 mA, а максималното напрежение на отворена верига е 20 mV.
Второ, съпротивлението на изолацията
Когато е осигурен постоянен ток между съседни контактни точки или между метали по-близо до контактните точки, се открива съпротивлението на изолационния материал.
Трето, издържайте напрежението
Напрежението може да издържи, когато напрежението на системата внезапно се увеличи или конекторът внезапно се повреди безопасно поради превключване.
Четвърто, положителна сила
Контактната система се използва нормално, контактната точка носи налягането, перпендикулярно на контактната повърхност, а работната точка на конектора на pogo pin е по-голяма от 60gf.
Пето, издръжливост
Тъй като контактната повърхност ще се износи по време на поставяне и отстраняване, износването ще намали механичните и електрическите характеристики на конектора. В средата за настройка конекторът се вмъква и отстранява един цикъл наведнъж, а конекторът pogo pin може да издържи на сравнително малък цикъл на вмъкване. Броят пъти, когато се оценява издръжливостта на конектора'. Конекторът pogo pin може да издържи на цикъла на поставяне и премахване до десетки хиляди пъти.
Шесто, вибрации
Оценете влиянието на малки промени в контактната повърхност, причинени от механични сили, върху електрическите характеристики на контактната система. Конекторът pogo pin има честота на вибрации от 10 ~ 500 HZ за 15 минути, амплитуда от 1,2 mm, прекъсването на захранването не надвишава 1 μsec, а контактният импеданс е< 100="">
Седмо, механичен удар
Открийте механичната и електрическата цялост на конектора. Когато съединителното устройство действа върху електронното устройство, то може да бъде засегнато по време на работа, транспортиране и др.
Осмо, термичен шок
Когато pogo pin конекторът е изложен на изключително висока температура и ниска температура, той открива съпротивление или среща относително лоши условия по време на съхранение, транспортиране и използване.
Девето, температурен живот
Когато сте изложени на среда с висока температура, където механичните свойства се провалят поради температурни промени, оценете въздействието на околната среда върху електрическата стабилност. Високата температура ще причини контактно окисление и ще намали положителната сила на терминала, което ще доведе до спад в електрическата производителност.
Десето, цикъл на температура и влажност
Оценете въздействието на тази среда върху електрическата стабилност на контактната система в среда, изложена на висока температура, влажност и механична повреда. Тези ефекти включват ускорено окисление на контактната повърхност чрез окисление и метално окисление на дребни частици между контактната повърхност и подлежащия слой.
И накрая, в процеса на проектиране на пружинния напръстник на pogo pin, ние също трябва да обърнем внимание на използването на технологията. Така нареченото използване на технологията е да й позволи да отговори на изискванията за автоматизация по това време, особено на опаковъчните машини, използвани в някои производствени линии. Изискванията към този аспект са по-високи. Някои производители са прецизни, защото не са подобрили технологията си. , В крайна сметка е трудно да имаш добро предимство в производителността. Следователно в производствения процес на този вид оборудване има нужда и от по-добри технологични приложения. Въпреки че много производители имат научна и технологична сила, поради недостатъчна здравина на дизайна, в крайна сметка няма по-добър продукт.
