Как да гарантираме надеждността на вътрешната връзка на електронните продукти?
Електронните продукти като смартфони, преносими устройства и носими устройства постепенно стават популярни в Китай, а честотата на използване на съединители за напръстник с пружина от дъска до дъска също се е увеличила. Като потребители, стремежът към страхотен продукт е безкрайно търсене, а по-леките и по-тънки продукти станаха по-модерни. Въпреки това, за производителите на пружинни съединители за напръстник, как да осигурят надеждността на вътрешните връзки на електронните продукти, се превърна в проблем.

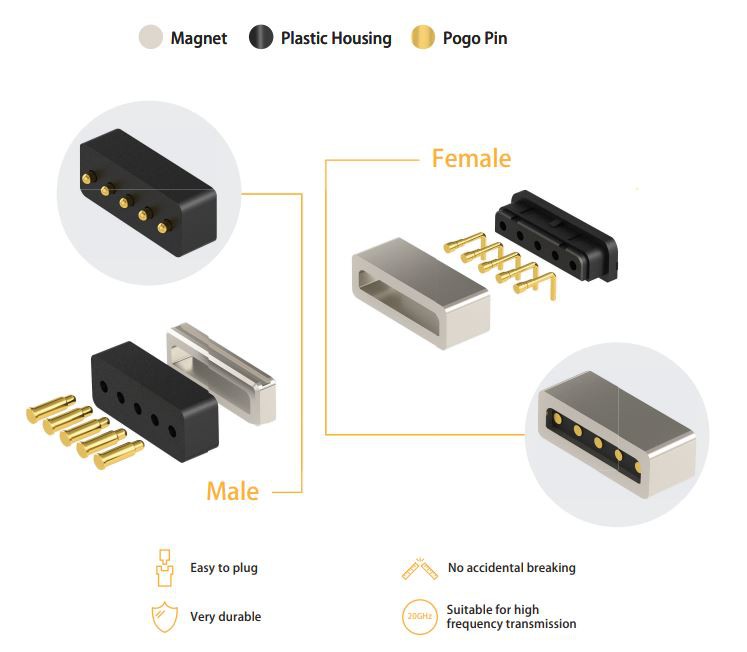

Най-общо казано, конекторът pogo pin се използва за свързване на две печатни платки или печатни платки и FPC за реализиране на механичната и електрическата връзка. Неговата характеристика е, че мъжкият и женският пружинен напръстник pogo pin конектори са сдвоени, така че пружинният напръстник Пластмасовото тяло и терминалът на конектора pogo pin имат строги изисквания за съвпадение.
Гъвкава връзка, лесна за инсталиране, лесна за разглобяване.
Настоящите борда до борда са с изключително ниска височина, за да се намали дебелината на фюзелажа. Височината на комбинацията от най-късия конектор на напръстника между борда и дъска в момента' е 0,6 мм. Минимизирането на дебелината на продукта играе ролята на свързване и това доведе до все повече ултратънки мобилни телефони на пазара.
Контактната структура има силна устойчивост на околната среда, не само гъвкава, но и"твърда връзка" с висока надеждност на контакта. За да се подобри комбинираната сила на контакта и щепсела, е избрано просто заключване във фиксираната метална част и контактната част. Механизмът на катарамата не само подобрява силата на комбинацията, но също така осигурява по-голямо усещане за включване и издърпване при заключване. И някои производители предоставят структура с двоен контакт за подобряване на надеждността на контакта. Стъпката на щифтовете също става все по-тясна. Настоящият мобилен телефон е основно с стъпка от 0,4 мм. Понастоящем Panasonic, JAE и други производители са разработили стъпка от 0,35 мм, което би трябвало да бъде най-тесният пружинен напръстен съединител между платка и дъска в индустрията досега. 0,35 мм стъпка в момента се използва главно в мобилни телефони на Apple и домашни модели от висок клас. Неговото приложение ще бъде посоката на развитие през последните години. Той има най-малък обем, най-висока прецизност, висока производителност и други предимства, но има изисквания за пачове и други поддържащи технологии. Освен това е по-висока. Това е най-важният проблем, който трябва да решат много производители на конектори с пружинен напръстник, в противен случай добивът ще бъде много нисък.
За да се отговори на изискванията на SMT процеса, зоната на запояване на терминала на целия продукт е строго изисквана да има добра съвместимост. Индустриалният стандарт обикновено е 0,10 мм (макс.), в противен случай това ще доведе до лошо запояване с печатната платка и ще повлияе на използването на продукта. Влияние.
Ултра-тесният конектор с пружинен напръстник тип дъска към дъска има нови изисквания за процеса на галванично покритие. За продукти с височина 0,6 мм и единичен продукт с височина по-малка от 0,4 мм, как да гарантираме, че дебелината на златното покритие на продукта' и ефектът на калай няма да се изкачат? Това е най-критичният проблем при миниатюризацията на пружинните конектори на напръстника. Общата практика на сегашната индустрия е да се отстрани позлатения слой чрез лазер, за да се блокира пътя на запояване, така че да се реши проблемът с неизкачването на калай. Тази технология обаче има недостатъци, тоест белене на златото. В същото време лазерът ще повреди никелирания слой, така че медта е изложена на въздуха, причинявайки корозия и ръжда.
