Как да инсталирате пого щифтове?
Анализ на проблема с необичайно златно покритие на pogo щифтове в POGO PIN конектори
Щифтовете на пого щифтовете на POGO PIN конектора обикновено са направени от месинг, който е много активен метал. Когато е изложен на въздух, той реагира с кислорода във въздуха и повърхността се окислява.
Следователно POGO PIN pogo щифтовете трябва да бъдат с повърхностно покритие, по-често позлатени, никелирани, поцинковани, сребърни и т.н. Днес ще обсъдим някои от проблемите, които POGO PIN pogo щифтовете ще срещнат по време на златото процес на покритие.
Процесът на позлатяване играе важна роля в покритието на POGOPIN pogo pin. Понастоящем златното покритие все още се извършва в дупките на голям брой компоненти с дупки чрез цевно покритие и вибрационно покритие, с изключение на някои материални пого щифтове, които са селективно покрити със злато. . През последните години размерът на конектора става все по-миниатюризиран и качеството на златното покритие в отвора на частта с отвора става все по-видно. Изискванията за качество на потребителите за златния слой също стават все по-високи и по-високи, а някои потребители също имат все по-високо и по-високо качество на външен вид на златния слой. Дори при много критични нива, тези общи проблеми с качеството винаги могат да подобрят качеството на златното покритие на съединителя, за да гарантират качеството на златното покритие на съединителя. Причините за тези проблеми с качеството се обсъждат една по една.
1. Цветът на позлатения слой на пого иглата е необичаен. Цветът на позлатения слой на пружинния щифт не е в съответствие с цвета на обикновения златен слой или златният слой на различни части на един и същ спомагателен продукт има различен цвят. Това е един от най-честите проблеми при галванопластиката.
2. Влиянието на примесите в позлатената суровина на Pogo pin
Когато примесите, въведени в разтвора за покритие, надхвърлят толеранса на разтвора за позлатяване, цветът и яркостта на златния слой бързо ще бъдат засегнати. Ако е засегнат от органични примеси, златният слой ще изглежда матов. Филмът е много тъмен и позицията на косата не е фиксирана. Ако металните примеси пречат, ефективният диапазон на плътност на тока ще бъде стеснен. Тестът с клетка на Хол показва, че текущата плътност на тестовото парче не е ярка в ниския край или плочата в горния край и не е покрита в ниския край. Отразявайки, че галваничното покритие е червено или дори почерняло, промяната на цвета в дупката е по-очевидна.
3. Позлатената плътност на тока на пого щифта е твърде висока.
Тъй като общата площ на покритата част е неправилно изчислена, стойността е по-голяма от действителната повърхностна площ, така че количеството ток на позлатяване е твърде голямо или когато се използва златно покритие, амплитудата на позлатяването е твърде малка, за да кристализира цялото или част от златното покритие в жлеба и визуално Гледайте злато. Този слой е червен.
Методът на инсталиране на pogo pin е:

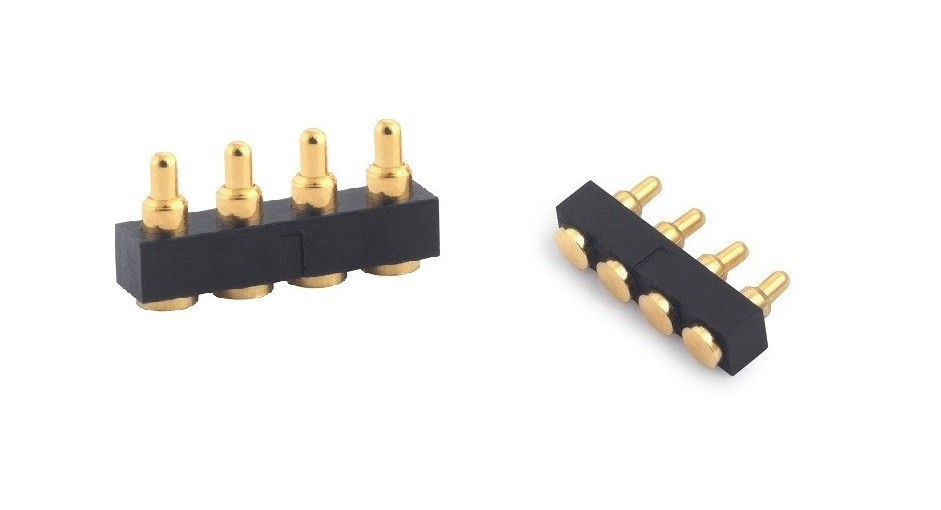

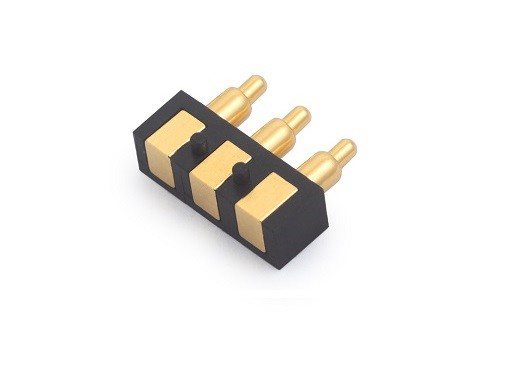

1. Повърхностен монтаж
Пого щифтът обикновено се монтира стабилно, а дъното на тръбата на иглата е с плоско дъно, така че можем да използваме вертикална или хоризонтална опаковка, което улеснява запояването с печатната платка. Освен това някои игли имат щифтове за локализиране в края, така че няма изместване и ще работят по-добре.

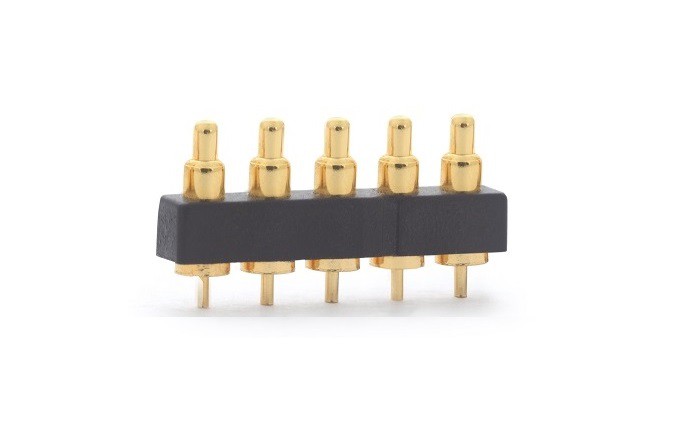

2. Метод на монтаж на права спойка
Обикновен плъгин пакет за лесно запояване. В допълнение, ние често използваме пакети с плъгини в опашката, което също така дава на производителите на pogo pin повече възможности по отношение на използването на пространството.
3. Плаващ монтаж
Основно възприема дизайн с двойна глава с двойно действие, който е по-подходящ за свързване без натиск за заваряване, което позволява на инженерите да имат по-голяма гъвкавост на пространството, когато правят двупосочни връзки платка към платка.
Има много други методи за инсталиране на POGO PIN pogo щифтове. Ние също трябва да избираме според нашата действителна ситуация.
