Изисквания за дизайн на края на щифтовия конектор Pogo
Конекторът Pogo Pin се състои главно от 6 части, а именно вал на иглата, пружина, керамично перче, тръба на иглата, пластмаса, капачка (основните изисквания за инсталиране на клиента могат да бъдат оборудвани с пластмасова CAP за защита на вала на иглата). Нека' да разгледаме изискванията за формата на контактния терминал на конектора на pogo pin.
1. Изисквания за проектиране за края на контакта:

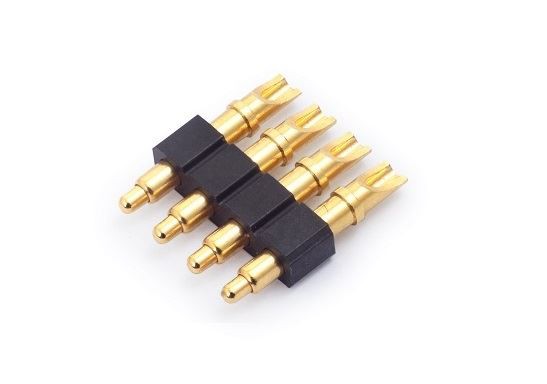

е нестандартен тип контакт, проектиран според изискванията на кабела на цялата машина, първо потвърдете размера на края на щепсела, формата за инсталиране на продукта, режима на външен вид и спецификацията на кабела. Когато кабелът не може да бъде определен, принципът, който трябва да се следва, е да се проектира отворът за окабеляване според номера на частта за контакт. Отворът за окабеляване може да отговори на изискванията за проводници с голям габарит. Съотношението на диаметъра на сърцевината на жицата към вътрешния диаметър на заваръчната чаша обикновено е 0,5-0,7; При свързване на проводник принципът на проектиране е, че диаметърът на жилото на кабела и свързващия отвор на контакта е подходящ, а съотношението на диаметъра на ядрото на проводника към вътрешния диаметър на заваръчния отвор обикновено е 0,6-0,8.
2. Изисквания към формата на края на контакта:
В конектора pogo pin контактът е важна част от конектора, който основно носи предаването на сигнала. В конструкцията на съединителя контактът се състои от съвпадащия край и опашния край. Свързващият край обикновено се състои от еластични части и твърди части, за да се гарантира надеждността на контакта между щепсела на съединителя и гнездото; опашният край на контакта е да реализира кабелната връзка между оборудването, връзката между печатните платки или кабела и Взаимовръзката между платките се използва за кабелна връзка. Терминалният край на съединителя има тип заваръчна тел, тип тел за кримпване и тип пробиване на изолация (IDC, тип намотка без спойка, използван за печатни платки, контакти Формите на завършване включват право заваряване, заваряване с огъване, повърхностен монтаж и заваряване- тип свободно пресоване.
