Основно въведение в POGO PIN
Защо POGO PIN има скосена структура: Дъното на буталото на Pogo Pin обикновено е скосена структура. Функцията на скосената структура е да гарантира, че Pogo Pin поддържа иглата (буталото) в контакт с вътрешната стена на иглата (тръбата), когато тя работи, така че токът да преминава главно през нея. Позлатени игла (бутало) и игла (тръба), за да осигурят стабилност и нисък импеданс на Pogo Pin.
Защо POGO PIN използва кръгла структура на главата? Тъй като Pogo Pin обикновено е относително малък, необходимата еластичност не е толкова силна. Ако се използва на пауър банк или осветление, еластичността е четири до петстотин грама или дори един или два килограма. Естествено, по-добре е да го направите плосък. , Контактната площ на плоската глава е значителна и нейната сила е достатъчна, за да разруши оксидния слой на контактната повърхност и да я направи пълен контакт. Повечето от кръглите глави се използват на TWS Bluetooth слушалки и смарт часовници с гривни. Максималната еластична сила не надвишава 150 грама (еластична сила на пръстена на кутията за зареждане е между 20-35gf), а контактът между повърхността и повърхността ще бъде разпръснат и медната колона на слушалките краят няма да бъде счупен. Оксидният слой е недостатъчен, което води до лош контакт и лош контакт. По това време, ако се използва структура с кръгла глава за осъществяване на контакт точка-повърхност, еластичната сила се събира в една точка и контактът естествено ще бъде много по-достатъчен.
Параметър на производителност/параметър на производителност
ключови параметри на ефективността
A. Работно напрежение: По-малко от 12 волта DC
B. Номинален ток: 1.0 Ампера /Pin
C. Работна температура: -40 градуса до 85 градуса.
Г. Температура на съхранение: 25 градуса плюс /-3 градуса.
E. Влажност на работната среда: 10 процента RH до 90 процента RH
F. Издръжливост (живот): 10,000 цикъла.
Ж. Контактно съпротивление: 200 mOhm Макс. @работен ход
(По време на работен ход: 200mOhm/макс.)
Производствен процес на Pogo Pin
Pogo pin Метод на сглобяване/метод на сглобяване на продукта
Щифт (бутало): Позлатен месинг (C36{{10}}4), дебелината на галваничния слой варира в зависимост от различните приложения. Обикновено никелирани 1,25~2,5um (преобразувани в 50~100µ") и след това позлатени 0,075 ~0,75um (преобразувани в 3~30µ") или процес на композитно покритие.
Тръба на иглата (цилиндър): Месингово позлатено покритие (C36{{10}}4), дебелината на галваничния слой варира според различните случаи. Като цяло, никелирани 1,25~2,5um (преобразувани в 50~100µ"), а след това позлатени 0,075 ~0,75um (преобразувани в 3~30µ"), или процес на композитно покритие.

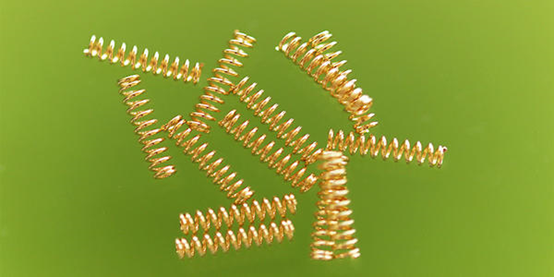

Пружина: SUS 304 или SWP (пиано тел)
Корпус: PA46, PA9T, от които PA4T и LCP могат да се използват като материал без халогени
Покритие (CAP): PA46, PA9T, от които PA4T и LCP могат да бъдат направени от материали без халогени

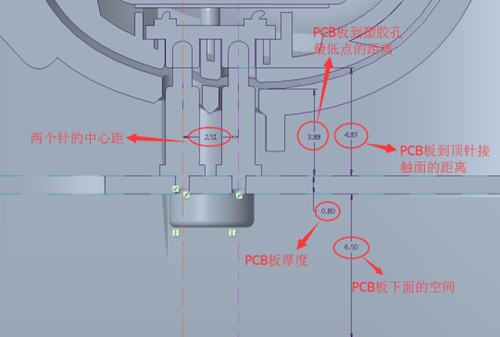

Какви параметри трябва да бъдат потвърдени при използване на Pogo pin в дизайна на предния край?
① Потвърдете разстоянието от печатната платка до контактната повърхност на медната колона от края на слушалката (т.е. работната височина на POGO PIN).
② Потвърдете разстоянието от печатната платка до пластмасовата повърхност на кутията за зареждане (т.е. максималната височина на иглата на POGO PIN, иглата не трябва да надвишава тази височина).
③ Потвърдете разстоянието между центъра на PIN иглата и центъра на кръга
(Потвърдете размера на шапката, когато залепвате по-късно, за да предотвратите смущения по време на SMT корекция).
④ Потвърдете размера на печатната платка и пространството под платката
(Оптимизиран и подобрен за POGO PIN).
PS: Диаметърът на печатната платка се препоръчва да бъде 1,6 мм, а напръстникът се препоръчва да се направи в структура на платката, така че ефектът да е по-добър и да има следните предимства: ① Пластирът е по-здрав; ② Пространството на тръбата на иглата е увеличено, иглата е предварително натисната повече и контактът е по-достатъчен.
Защо дъното на иглата трябва да бъде скосено: Ако е направено плоско, токът ще се провежда от пружината, която има високи изисквания към пружината, а пружината е толкова тънка, че лесно може да изгори.
