Структура на pogo pin конектор
С развитието на пазара и усъвършенстването на продуктовата технология, все повече и повече потребители се ограничават не само до многофункционалността на продукта, но също така се стремят към стилен външен вид и малък и тънък външен вид. Но за производството и дизайна такъв продукт е огромно предизвикателство за всички инженери по електронни продукти. Поради конструктивното пространство и стандартните спецификации на конекторите е трудно за инженерите да имат добър избор, за да го завършат. В допълнение, pogo щифтовете имат очевидни предимства по отношение на разходите за монтаж, експлоатационния живот, цикъла на пробите и разходите в структурното пространство.
Основната функция на pogo щифта е свръхток, вариращ от 20MA-10A. Основно има строги разпоредби относно изискванията за диаметър, височина и покритие на пого щифта.
Пого иглата изисква гладка повърхност в малко кръгло полукълбо. Изисквания за дизайн на иглата за щифтове POGOPIN.

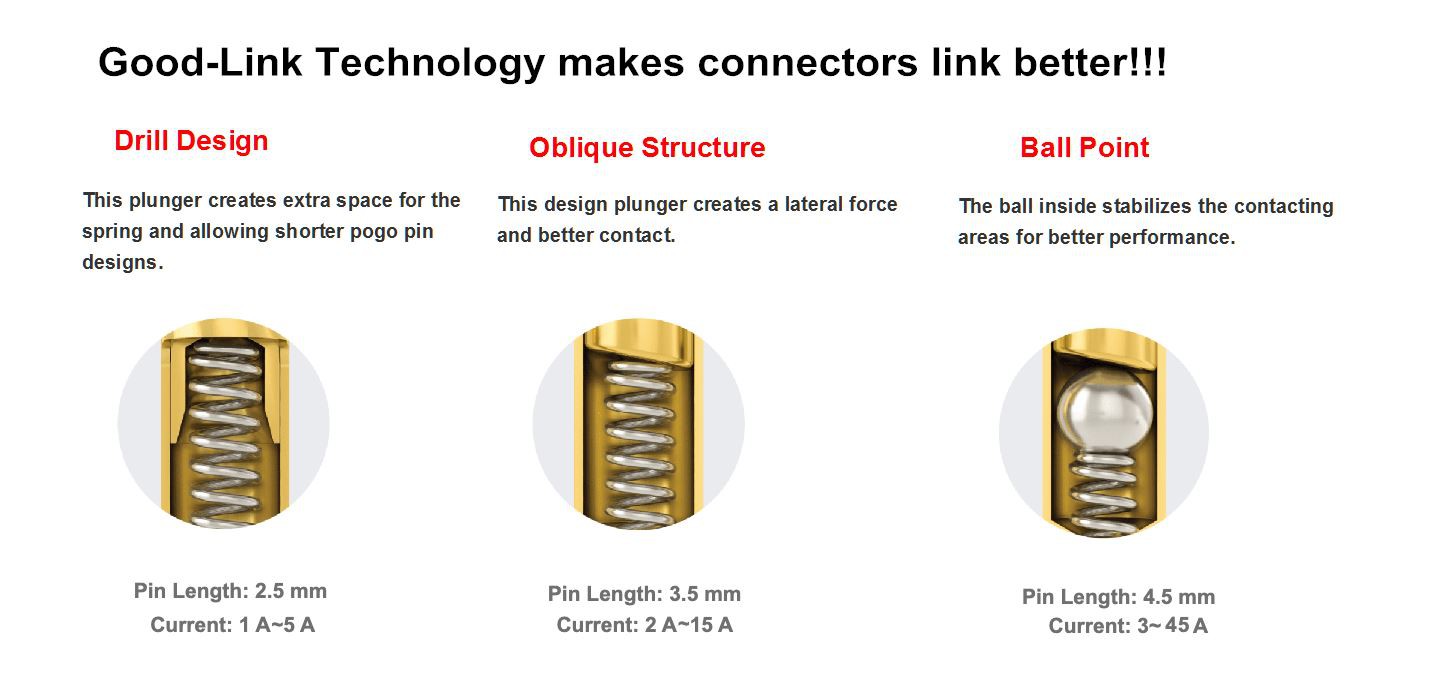

Скосяване: За да се гарантира, че иглата винаги е в контакт с тръбата на иглата по време на работа, Tyco Hanze наряза края на иглата, който е в контакт с пружината, на скос. Тази концепция за дизайн може да осигури нисък и стабилен контактен импеданс, за да осигури стабилна проводимост на продукта. Дизайнът за обратно пробиване е добър избор за съединители с малък размер, които могат да отговорят на изискванията за еластичност на клиентите
Дължината на съвпадащата пружина на този дизайн може да надвишава дължината на иглената тръба. В случай на ограничено пространство, дизайнът на обратното пробиване може да получи стабилен еластичен ход. Дизайнът с плоско дъно няма да бъде недостъпен поради определени условия на структурата на иглата и тръбата на иглата, което ще доведе до преминаване на тока през тръбата на иглата, а стената на тръбата на иглата ще върви направо по протежение на пружината, което ще доведе до твърде голямо съпротивление и напрежението ще падне в голяма дъга.
