Разликата между златното и паладиевото покритие

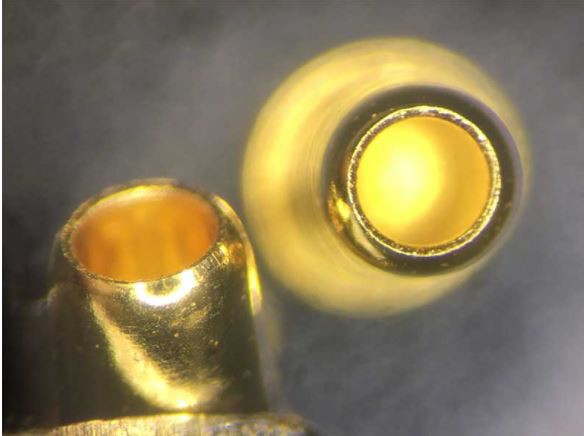

Има много процеси и материали за галванично покритие. Позлатяването е нашата най-разпространена технология и материал за обработка, но паладиевото, родиевото и рутениевото покритие са по-добри от позлатяването. Това е паладиево покритие.
Златното покритие използва истинско злато и дори ако е покрит само тънък слой, то вече представлява почти 10% от цената на цялата платка. Златното покритие използва злато като покритие, едното е за улесняване на заваряването, а другото е за предотвратяване на корозия; дори златните пръсти на стиковете с памет, които са били използвани от няколко години, са все така блестящи, както винаги. Предимства: силна проводимост, добра устойчивост на окисляване, дълъг живот; плътно покритие, относително устойчиво на износване, обикновено се използва при заваряване и запушване. Недостатъци: висока цена, лоша якост на заваряване.
Злато / Потапящо злато Никел Потопяемо злато (ENIG), известно още като никелово злато, потапящо никелово злато, наричано злато, и имерсионно злато. Потапящото злато е дебел слой от никел-златна сплав с добри електрически свойства, обвит върху медната повърхност чрез химически методи и може да защити печатната платка за дълго време. Дебелината на отлагане на вътрешния слой от никел обикновено е 120 ~ 240 μin (около 3 ~ 6 μm), а дебелината на отлагането на външния слой злато обикновено е 2 ~ 4 μinch (0,05 ~ 0,1 μm). Потапящото злато позволява на печатната платка да постигне добра електрическа проводимост по време на дългосрочна употреба и също така има толерантност към околната среда, отколкото другите процеси на повърхностна обработка нямат. Предимства: 1. Повърхността на печатната платка, обработена с потапящо злато, е много плоска, а копланарността е много добра, което е подходящо за контактната повърхност на бутона.
Потопяемото злато има отлична спояемост и златото бързо ще се стопи в разтопената спойка, за да образува метално съединение. Недостатъци: Процесът е сложен и за постигане на добри резултати е необходимо стриктно да се контролират параметрите на процеса. Най-обезпокоителното нещо е, че повърхността на печатната платка, обработена с потапящо злато, лесно може да създаде ефекта на черен диск, което се отразява на надеждността.
В сравнение с никел-паладиево-злато, никел-паладиево-злато (ENEPIG) има допълнителен слой паладий между никел и злато. В реакцията на отлагане на замяна на злато, безелектронният паладиев слой ще предпази никеловия слой и ще предотврати прекомерната корозия чрез обмен на злато; паладият е напълно подготвен за потапяне на златото, като същевременно предотвратява корозия, причинена от реакцията на замяна. Дебелината на отлагане на никел обикновено е 120~240μin (около 3~6μm), дебелината на паладий е 4~20μin (около 0,1~0,5μm); дебелината на отлагането на златото обикновено е 1~4μin (0.02~0.1μm).
Предимства: Широка гама от приложения, в същото време никел-паладиевото злато е относително потапящо злато, което може ефективно да предотврати проблеми с надеждността на връзката, причинени от дефекти на черния диск. Недостатъци: Въпреки че никеловият паладий има много предимства, паладият е скъп и е недостиг на ресурси. В същото време, като златото за потапяне, изискванията за контрол на процеса са строги.
