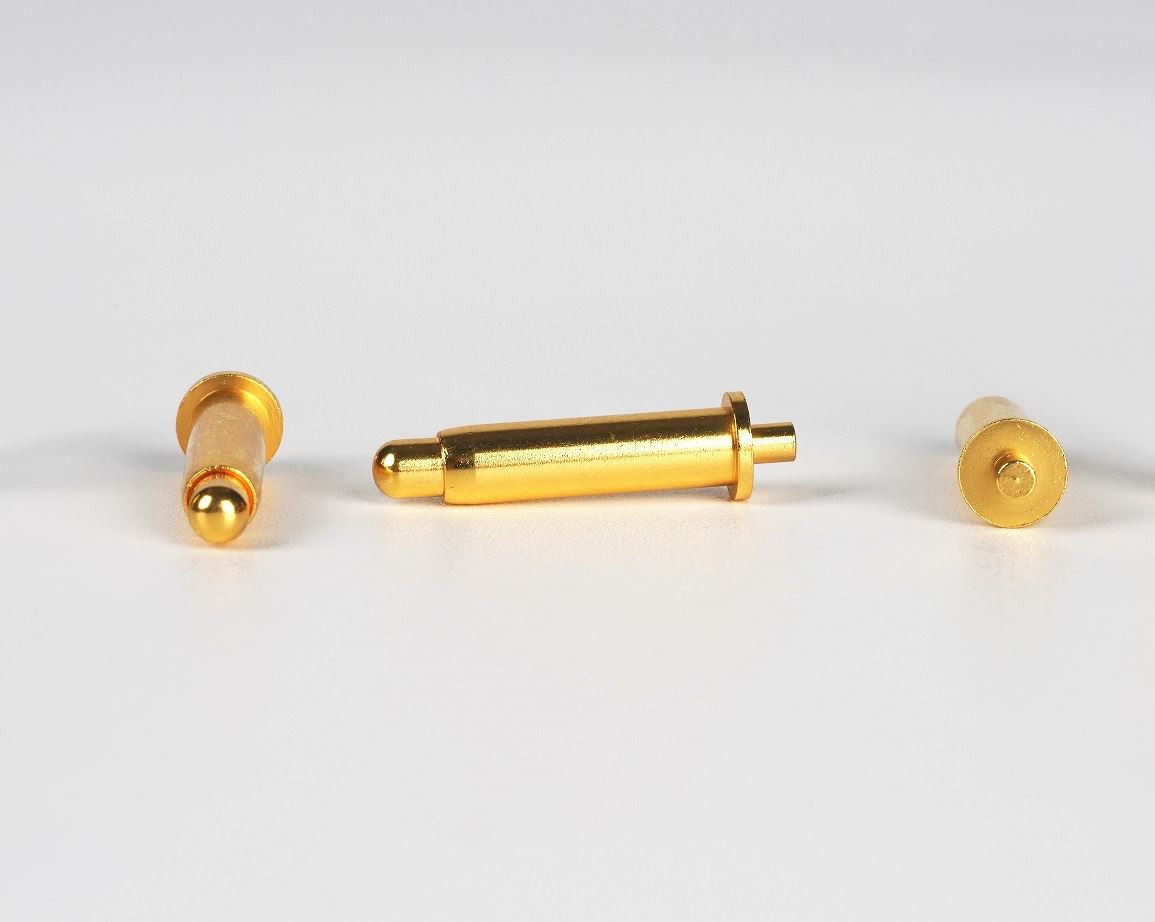

Произходът на пого щифта
Пого буквално означава люлка, а игличката често е малък предмет като показалец. Свързани заедно са малки еластични игли с пружини, наречени накратко пого щифтове.
HP проектира първия pogo pin преди повече от 20 години и регистрира търговска марка. Използва се като сигнална връзка между платката и платката в принтер, проектиран от HP, което намалява сложността на кабелната връзка и прави връзката опростена. Освен това прави вътрешната верига по-сбита.
Pogo Pin изглежда е проста част, но ако няма добър контрол на качеството и перфектен производствен процес, той е предразположен към прекъсване на захранването и залепване на щифта или кратък живот. Процесът е особено деликатен и сложен и всяка връзка от обработката на струг, галваничното покритие до монтажа може да донесе сериозни скрити опасности.
Например при обработката на струг е най-добре да се използва автоматична обработка на струг, за да се гарантира, че прецизността на частите е между +/-0,01 mm и повечето фабрики използват режещи машини за обработка и точността не е гарантирано. Има също така повърхностното покритие, обработено от струга, особено покритието на вътрешната повърхност на иглената тръба е много критично. Повечето фабрики нямат оборудване за изпитване на грапавостта на повърхността.
В процеса на галванично покритие дебелината на покритието ще повлияе на структурата на разходите. В допълнение, качеството на златното покритие в отвора също има голямо влияние върху електрическия импеданс и механичните свойства на щифта. Изберете стриктно сътрудничество с доставчиците и изберете стандартния процес и процеса на контрол на IQC, за да гарантирате, че златният слой в отвора е добър, без почерняване, обезцветяване и лошо покритие.
Изработката на сглобяване е също толкова важна. Лошият процес на сглобяване ще причини проблеми като изкривяване на иглата, прекомерна разлика във височината на иглата, заседнал щифт, отлепване на дюзата и други проблеми.
