Какви са производствените техники на Spring Pogo Pin?

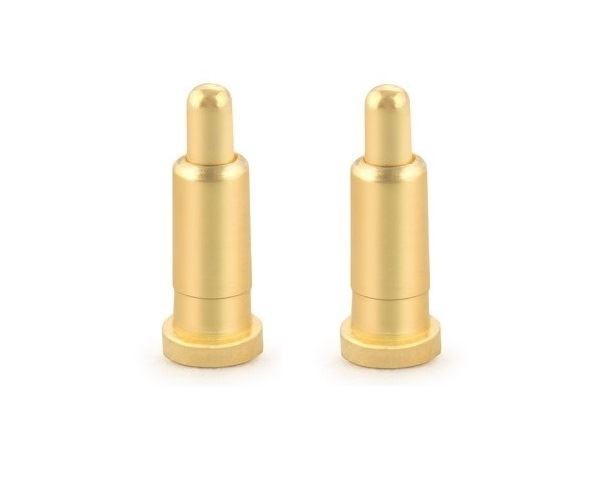

Пого щифтът е основният компонент на прецизните конектори, използвани в комуникационни базови станции или терминали, автомобили, безпилотни летателни апарати, индустрия, космическа индустрия и други области. И сигналите, и токът могат да се предават през pogo щифта. С развитието на обществото все повече и повече продукти изискват висок ток на предаване, бързо зареждане и дори някои продукти имат изисквания за мълниезащита, така че съпротивлението на тока на пружинния напръстник става все по-високо, така че технологията му на производство е Кои? Нека' да разгледаме заедно по-нататък.
Няколко производствени техники на съществуващия пружинен напръстник:
1. Пружинен напръстник с плоско дъно: Иглата на тази структура е с плоско дъно, лесна за обработка, по-ниска цена и коаксиалността на иглената тръба е по-добра, но има по-голям риск иглата да не контактува с тръбата на иглата и рискът от прекъсване на захранването и контактният импеданс на продукта също е много голям. Продуктите с тази структура обикновено се използват само в случаите, когато изискванията към продукта са много ниски и токът е много малък. Сега обикновените големи компании не са приели този структуриран продукт.

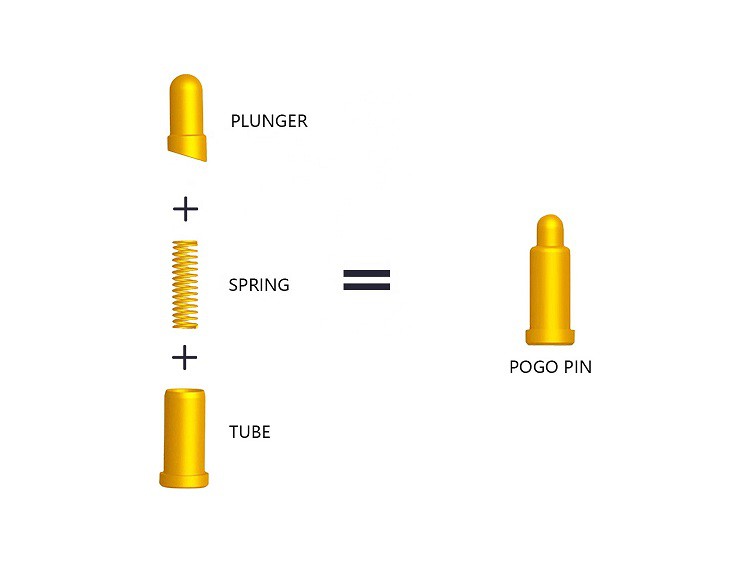

2. Секционен скосен пружинен напръстник: Иглата на тази конструкция е скосена с разрез, обработката е сложна, цената е висока и коаксиалността на иглата и иглената тръба е лоша, но иглата на продукта и тръбата на иглата са в добър контакт, а контактният импеданс също е много малък. Основната причина е, че пружината е обратното. Еластичността на иглата има странична компонентна сила, която прави иглата и тръбата на иглата стабилни в контакт. Тази структура се използва широко във фабриките за пружинни напръстници и се използва само в малки и средни текущи ситуации.
3. Пружинен напръстник от стоманена топка: Иглата на тази конструкция е с нарязан скос, а под нея е добавена стоманена топка. Структурата е сложна за обработка, цената е висока, коаксиалността на иглата и тръбата на иглата е лоша, а тръбата на иглата заема много място, но иглата на продукта и тръбата на иглата са в добър контакт и контактният импеданс също е много малък. Основната причина е, че пружината има страна на еластичността на иглата. Компонентната сила в посоката на иглата прави иглата и тръбата на иглата стабилни в контакт. Стоманената топка също добавя канал за текущ поток. Тази структура се използва широко във фабриките за пружинни напръстници и се използва само в ситуации, когато токът е среден и голям.
4. Пружинен напръстник с вътрешен ръкав: Иглата на тази конструкция е нарязан скос, а под нея е добавен вътрешен ръкав. Структурата е сложна за обработка, цената е висока, а коаксиалността на иглената тръба е лоша, а пространството, заето от тръбата на иглата, е по-малко от това на типа стоманена топка, но иглата на продукта и иглената тръба са в добър контакт с тръбата на иглата, а контактният импеданс също е много малък. Основната причина е еластичната сила на пружината върху иглата. Има страничен компонент на сила, който прави иглата и тръбата на иглата стабилни в контакт. Вътрешният ръкав също добавя канал за текущ поток. Тази структура се използва широко във фабриките за пружинни напръстници и се използва само в ситуации, когато токът е среден и голям.
Горното съдържание ви дава подробно въведение в производствената технология на пого щифтове, надявайки се да ви помогне да разберете и разберете този аспект.
