На какво трябва да се обърне внимание при запояване на пого щифтове?
Както повечето съединители, pogo щифтовете имат определена степен на устойчивост на топлина. Стандартните материали за сърцевината и пружината не могат да издържат на топлина или еднократен процес на претопяване на калай. Ако планирате да повторите операцията, моля, свържете се с нас и ние ще ви помогнем да изберете сондата и материала, които най-добре отговарят на вашите нужди, за да избегнете последващи проблеми.

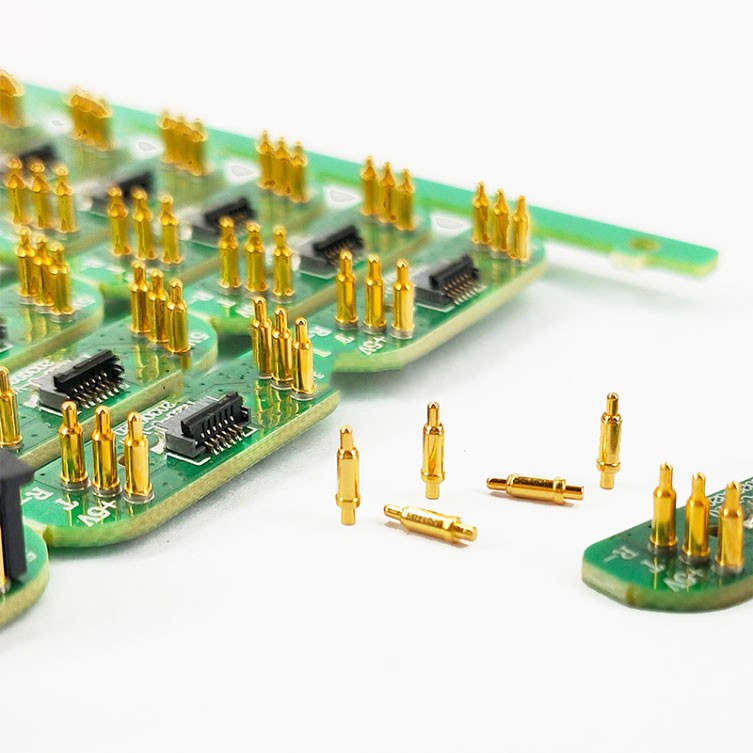

Как проектирате размер на печатна платка (PCB) за pogo pin конектор?
Най-общо казано, разстоянието на радиуса на печатната платка трябва да бъде запазено повече от {{0}}.3 mm в края на пого щифта, радиусът на повърхността на спояващата паста трябва да бъде запазено повече от {{4} }.4 mm за изпъкналия пръстен, а дължината на опашния край трябва да е поне с 0,4 mm повече от дебелината на печатната платка. Но разбира се, горните данни трябва да се основават на разумен вътрешен толеранс и минимално разстояние между отделните игли.
Как да проектираме размери на гъвкави печатни платки (FPC) за конектори за пого пин?
Не се различава много от общата платка. Най-голямата разлика е, че след приспадане на гъвкавата платка трябва да се запази допълнителен 0.1 mm в опашката на единичната игла.
Как да оразмерите печатна платка (PBC) за запояване на пого пин конектори?
За частта, която е в контакт с пастата за запояване, трябва да се запази допълнителен радиус на пого щифта от 0,5 mm.
