Сега все повече и повече хора купуват автомобили за транспорт, пътуване на дълги разстояния и доставка на стоки, което може да се каже, че е част от живота. Хората прекарват все повече време в колата и понякога използват мобилните си телефони, за да гледат видео или да включват компютъра за офис работа в колата. Тъй като хората остават по-дълго в колата, зарядното за кола може да зарежда мобилни телефони, лаптопи и друга офис техника в колата. Естествено, той е също толкова важен, колкото и зарядно съкровище, и е незаменим и важен аксесоар за всеки собственик на автомобил.
Зарядното за кола се поставя в жака на запалката, захранва се от акумулатора на колата, колата извежда 12V, камиона извежда 24V, а зарядното за кола преобразува напрежението 5V/9V/10V/12V, приемливо за мобилния телефон и т.н. високомощните зарядни устройства за кола могат да се захранват и от вградения buck-boost, който повишава напрежението до 15V и 20V за зареждане на мобилни телефони и лаптопи. Зарядните за автомобили с ниска мощност обикновено използват архитектура с понижаваща се степен, която може да отговори на обикновеното зареждане на мобилни телефони. Например, по-долу са два вида зарядни устройства за кола с висока мощност.
Със значителното увеличение на мощността на зареждане на мобилните телефони, чрез вградената високоефективна и мощна синхронна верига за усилване, изходната мощност на зарядното за кола също следва стъпките на зарядното устройство. Изходната мощност е достигнала 100 W, горната граница на USB PD3. нормално използване на компютъра.

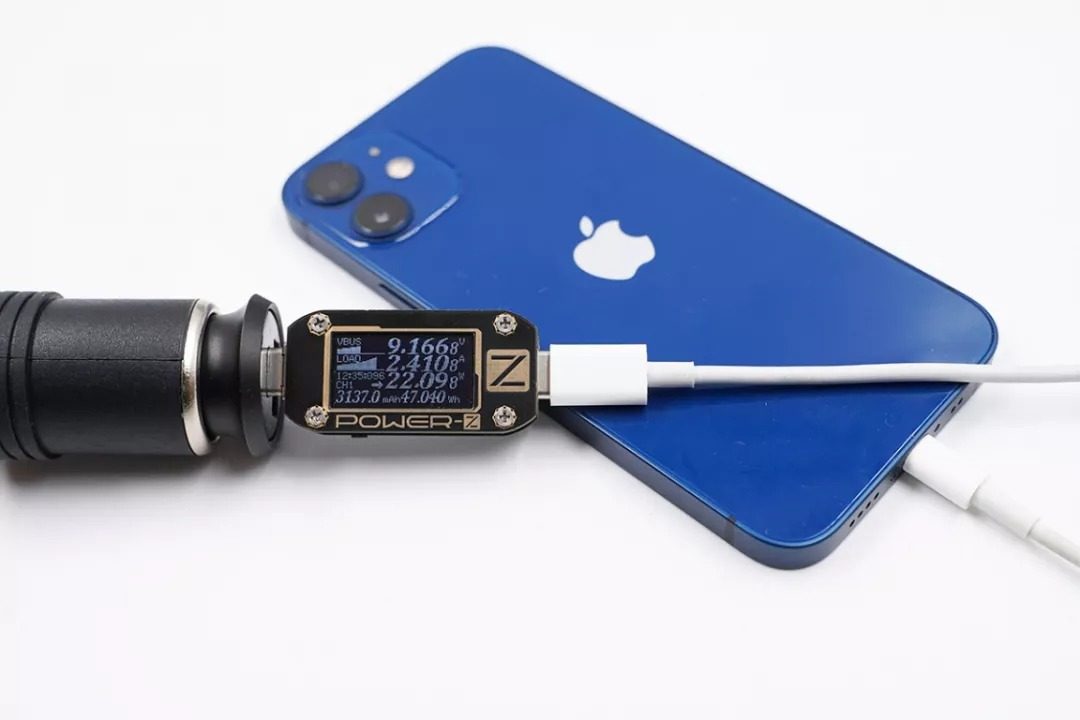

Главната мрежа за зареждане тества новия двупосочен синхронен контролер за усилване на бака SW7203, пуснат от Zhirong. Тестът приема 12V вход, а усилващият изход е 20V5A, за да симулира сцена на 100W зареждане на лаптоп. Входният ток на аналоговия панел на дисплея на батерията е достигнал 8,7 A, което означава, че когато използваме зарядно за кола с висока мощност за зареждане на преносими компютри и мобилни телефони в колата, максималният ток може да бъде близо до горната граница на изходния ток на запалката на 10А. Следва тест от 100 W за обект за пълнене на автомобил с висока мощност.
С популярността на USB PD, много марки пуснаха зарядни устройства за автомобили, които поддържат 100W мощност. Чрез демонтирането на различни зарядни устройства за автомобили през мрежата на зарядните глави, всички тези зарядни устройства за автомобили използват високотокови накрайници вместо традиционните без изключение. Положителна пролет.

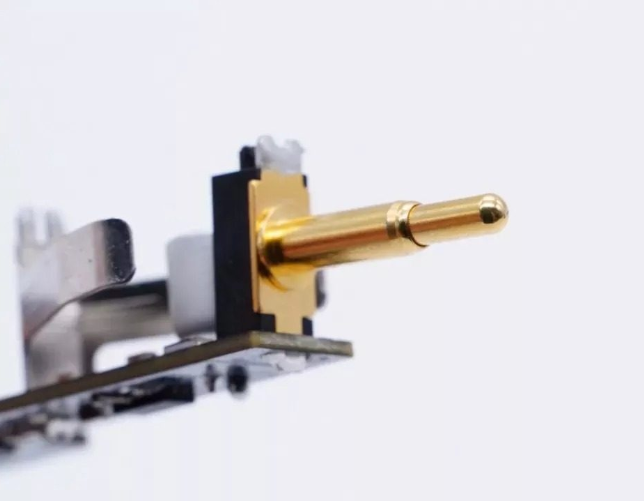

И така, какви са предимствата от използването на високотоков напръстник вместо пружина? Това може да накара много производители да се откажат от използването на пружинни положителни полюси. Силнотоковият напръстник трябва да има много предимства, така че производителите да го използват единодушно. Следното е действителното използване на напръстници с две различни структури.

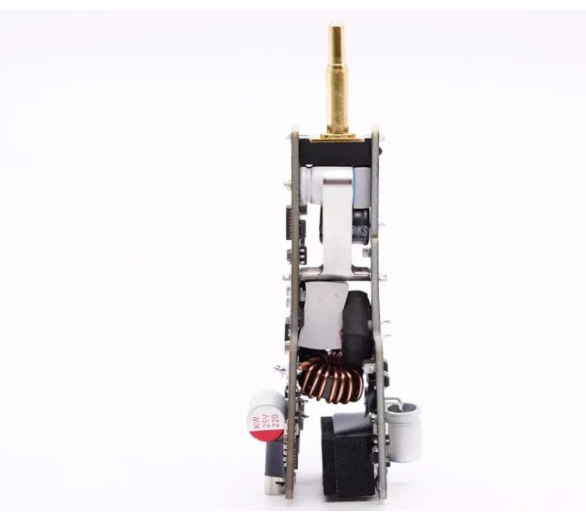

160W зарядно за кола има вградена 100W изходна верига за усилване и две независими понижаващи вериги, общо три независими изхода, осигуряващи изходна мощност от 100W плюс 30W плюс 30W. От разглобяването се вижда, че зарядното за кола използва комбинация от множество платки за заваряване, като двете по-големи платки са свързани през малката пластина на положителния напръстник.
Тъй като зарядното за кола с висока мощност има вградена верига за усилване, има много компоненти и дизайнът е по-сложен. Обикновено множество печатни платки се комбинират и заваряват вътре. Запояването на напръстника с малка платка може, от една страна, да фиксира и поддържа структурата на вътрешната платка. От друга страна, топлината, генерирана от положителния пръстен, когато протича голям ток, може също да бъде разсеяна през печатната платка, за да се избегне повлияване на високите температури на работата на вътрешната пружина на POGO PIN.
Високотоковият напръстник, използван за положителния полюс на зарядното устройство за кола, се състои от три части, които са разделени на твърд иглен вал, който осигурява еластична пружина, и черупкова иглена тръба. Поставете пружината и вала на иглата в тръбата на иглата и след това занитвайте горната част на тръбата на иглата, за да фиксирате вала на иглата, за да получите напръстник. Сред тях главата на напръстника е твърда, а черупката е дебелостенна, с висока механична якост и капацитет на потока. Токът протича директно от вала на иглата и тръбата на иглата през целия процес и директният контакт не преминава през пружината, което избягва проблема с нагряването и стареенето на пружината.
И всички силнотокови PIN-ове са дебело позлатени, с добър контакт и устойчивост на износване, дебели стени и дебело позлатено покритие и ниско съпротивление. Освен това позлатеният слой няма да се окислява при условия на висока температура и има дълъг експлоатационен живот. Това е предпочитаният метод за положително свързване за високомощни зарядни устройства за автомобили от висок клас.
