Превъзходна технология за галванично покритие Pogo Pin Родиево покритие
Има много процеси и материали за галванично покритие. Позлатяването е нашата най-разпространена технология и материал за обработка, но паладиевото, родиевото и рутениевото покритие са по-добри от позлатяването.

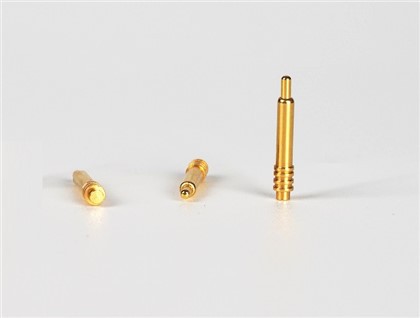

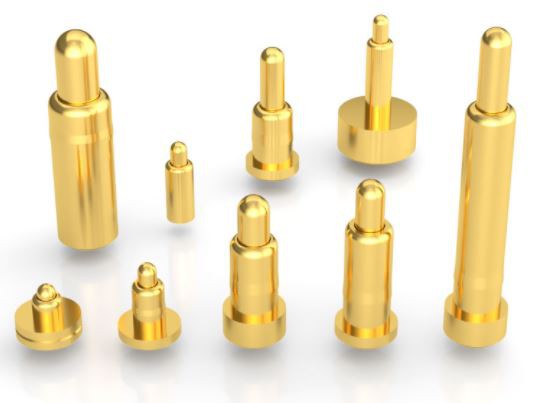

Позлатяване Позлатяването използва истинско злато, дори ако е покрито само с тънък слой, то вече представлява почти 10% от цената на цялата платка. Златното покритие използва злато като покритие, едното е за улесняване на заваряването, а другото е за предотвратяване на корозия; дори златните пръсти на паметта, които са били използвани от няколко години, са все още блестящи.
Предимства: силна проводимост, добра устойчивост на окисляване, дълъг живот; плътно покритие, относително устойчиво на износване, обикновено се използва при заваряване и запушване. Недостатъци: по-висока цена и лоша якост на заваряване.
2. Химическо злато/потапящо злато Химическо никелово имерсионно злато (ENIG), известно още като химическо никелово злато, потапящо никелово злато, съкратено от химическо злато и потапящо злато. Потапянето на златото е химичен метод, дебел слой от никел-златна сплав с добри електрически свойства е обвит върху медната повърхност и може да защити печатната платка за дълго време. Дебелината на отлагане на вътрешния слой от никел обикновено е 120 ~ 240 μin (около 3 ~ 6 μm), а дебелината на отлагането на външния слой злато обикновено е 2 ~ 4 μинча (0,05 ~ 0,1 μm). Потапящото злато може да позволи на печатните платки да постигне добра електрическа проводимост по време на дългосрочна употреба и също така има толерантност към околната среда, отколкото другите процеси на повърхностна обработка нямат.
Предимства:
а. Повърхността на PCB, обработена със злато, е много плоска и има добра компланарност, която е подходяща за контактната повърхност на бутона.
б. Потопяемото злато има отлична спояемост и златото бързо ще се стопи в разтопената спойка, за да образува метално съединение. Недостатъци: Процесът е сложен и параметрите на процеса трябва да бъдат строго контролирани, за да се постигнат добри резултати. Най-обезпокоителното нещо е, че повърхността на печатната платка, която е обработена със злато, е лесна за получаване на предимства на черен диск, което се отразява на надеждността.
3. В сравнение с никел и злато, ENEPIG има допълнителен слой паладий между никел и злато. В реакцията на отлагане на замяна на златото безелектронният паладиев слой ще защити никеловия слой и ще го предотврати. Прекомерна корозия на заместващото злато; паладият е напълно подготвен за потапянето на златото, като същевременно предотвратява корозия, причинена от реакцията на замяна. Дебелината на отлагане на никел обикновено е 120~240μin (около 3~6μm), дебелината на паладий е 4~20μin (около 0,1~0,5μm); дебелината на отлагането на златото обикновено е 1~4μin (0.02~0.1μm). Предимства: Има широк спектър от приложения. В същото време никел-паладиево-злато е относително потопено в злато, което може ефективно да предотврати проблеми с надеждността на връзката, причинени от дефекти на черния диск. Недостатъци: Въпреки че никел-паладиевото злато има много предимства, паладият е скъп и е оскъден ресурс. В същото време, подобно на Immersion Gold, неговите изисквания за контрол на процеса са строги.
Химичните свойства на родия са относително стабилни и е трудно да реагира със сулфид и въглероден диоксид във въздуха. При стайна температура е неразтворим в азотна киселина и нейните соли и дори неразтворим във вода. Той е по-стабилен към различни силни алкали, но родият е разтворим в концентрирана сярна киселина. Физичните свойства на родия са относително добри. В допълнение към добрата устойчивост на износване и електрическа проводимост, той има изключителна способност за отразяване, а коефициентът му на отражение може да достигне 80% (среброто е 100%) и може да остане непроменен за дълго време. Поради това често се използва като покритие против сребро обезцветяване. След тестване, 0,1 um родиево покритие може да предпази сребърното покритие от обезцветяване в продължение на няколко години. Родиевото покритие има много ниско контактно съпротивление и висока твърдост, така че често се използва като покритие за контактни точки.
Заваръчните характеристики на родия не са много добри, тъй като вътрешното напрежение на покритието е сравнително голямо. Технологията на родиево покритие започва да се използва в Съединените щати през 1930 г., но се използва главно за декоративно покритие. По-късно, с бързото развитие на електронната индустрия, родиевото покритие играе важна роля за предотвратяване на обезцветяването на среброто и електрическите контактни точки. През последните години родиевото покритие стана по-популярно в индустрията за галванично покритие на бижута. Галваничното покритие на слой от родий върху повърхността на сребърните бижута може да предотврати обезцветяването на среброто. Цената е евтина и може да покаже текстура, подобна на платина. Тъй като плътността на родия е много по-малка от тази на платината, цената на покритието с родий е малко по-ниска от тази на платиненото покритие.
