TWS Bluetooth антена за слушалки
Най-голямата причина, поради която Bluetooth слушалките са толкова популярни, е, че са безжични и се отърват от оковите на кабелните кабели за слушалки. Bluetooth слушалките предават сигнали чрез радиовълни, така че дизайнът на антената е много важен. Тази статия представя накратко често срещаните типове антени, използвани в преносими цифрови продукти.
1. PCB антена.
PCB антената е антена, съставена директно от медно фолио върху платката на PCB, която има предимствата на ниска цена, висока стабилност на партидата и липса на отстраняване на грешки в производството. Недостатъкът е, че е подходящ само за една честотна лента и тъй като е съставен от медно фолио за PCB, позицията на антената е относително ограничена. В допълнение, PCB антената обикновено изисква голяма площ за главата, а размерът на самата антена също е голям. PCB антените се използват широко в лаптопи, телевизионни кутии и др. PCB антените в Bluetooth слушалките са показани на следната фигура:

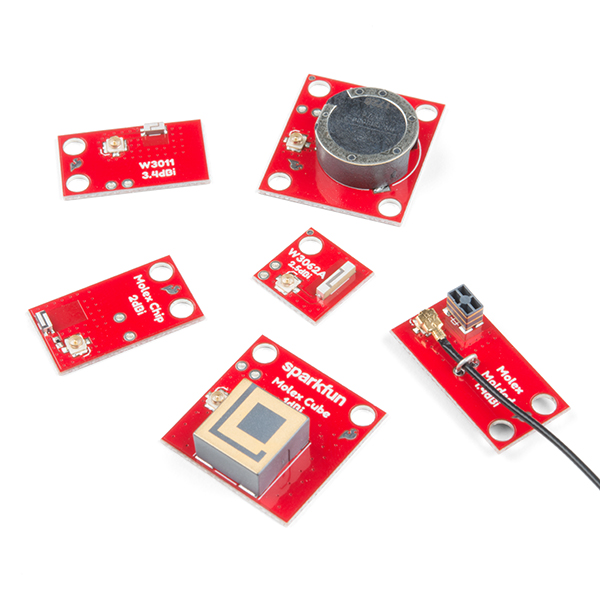

2. Керамична антена.
Керамичната антена е миниатюризирана антена, подходяща за Bluetooth устройства. Заема малко пространство и има добра производителност. Той има тясна честотна лента и е трудно да се постигнат множество честотни ленти. Може ефективно да подобри интегрирането на дънната платка и да намали ограничението на антената върху ID.; Дизайнът трябва да бъде импортиран в началото на дефиницията на дъската. Керамичните антени са разделени на блокови керамични антени и многослойни керамични антени:
Блокова антена: Цялото керамично тяло се синтерова при висока температура и след това металната част на антената се отпечатва върху повърхността на керамичния блок.
Многослойна антена: Изпичането възприема метода на нискотемпературно съвместно изпичане, за да се каже, че многослойната керамика се подрежда и подравнява и след това се синтерува при висока температура, така че металният проводник на антената може да бъде отпечатан върху всеки керамичен диелектричен слой според изискванията на дизайна, така че да може ефективно да намали размера на антената и да постигне целта за скриване на антената.
Тъй като диелектричната константа на самата керамика е по-висока от тази на печатната платка, използването на керамична антена може ефективно да намали размера на антената, като същевременно гарантира ефективността на антената. Недостатъкът на керамичните антени е, че имат проблеми с консистенцията, големи са и също така са ограничени при поставяне. Керамичните антени са най-използваните в IoT продукти, като GPS антени и Bluetooth антени.

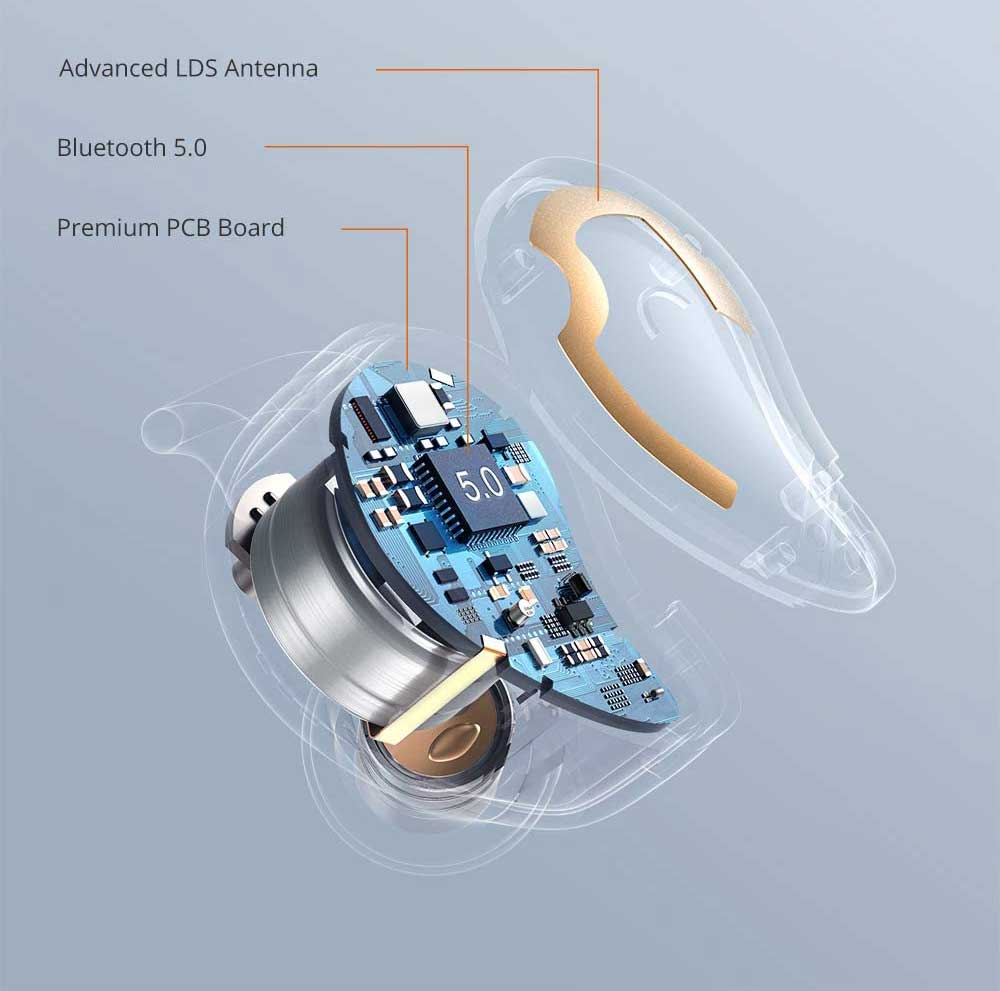

3. LDS антена.
Технологията на LDS антената е технология за директно лазерно структуриране, която използва компютър за управление на движението на лазера според траекторията на проводимия модел и проектира лазера върху формованото триизмерно пластмасово устройство. В рамките на няколко секунди моделът на веригата се активира. Неговият принцип е подобен на PCB антена, разликата е, че LDS използва формата на антената, за да прожектира лазер върху пластмасова обвивка и галванично покритие, за да образува метална антена в рамките на няколко секунди. Най-големият недостатък на LDS антената е високата цена и сложният процес. Най-голямото предимство е, че антената може да бъде поставена директно на гърба на корпуса, така че свободната площ на антената да е голяма и ефективността на антената е висока. В момента се използва широко в смартфони от висок клас, смарт часовници/каишки и Bluetooth слушалки.
