TWS пого щифт за зареждане на слушалки
Металните контакти в кутията за зареждане на TWS се наричат на английски Pogo Pin. В тази глава ще говорим за дизайна на напръстника. Някои производители го поставят само на малка платка и повечето от тях все още са директно на борда на напръстника на дънната платка. В кутията за зареждане на слушалки TWS сме виждали напръстници с различни спецификации, включително 2, 3, 5 и т.н. И така, за какво се използват тези напръстници?

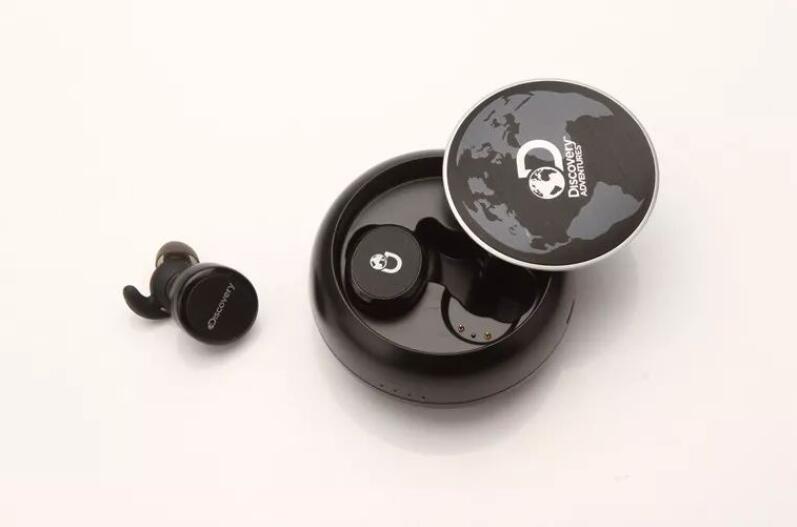

Два пого щифта за зареждане
Най-разпространеният на пазара, този дизайн може да отговори на строгите нужди от зареждане на TWS слушалки. Двата пръстена са съответно положителни и отрицателни и се използват за прехвърляне на мощността на отделението за батерии на кутията за зареждане на TWS към слушалката.
Дизайнът на три пого игли също е по-често срещан. Дизайнът на решението се използва за комуникация между кутията за слушалки и слушалките. Кутията за слушалки знае състоянието на зареждане на слушалките, съвпада с кода и разбира състоянието на слушалките. За тестване на производствена линия можете да използвате интерфейса MicroUSB/USB-C на кутията за слушалки и оборудване за автоматично тестване, за да тествате изчерпателните индикатори на слушалките.
Този дизайн от пет напръстника взема предвид горните две цели и има повече функции. Този вид дизайн може да се види само в TWS Bluetooth слушалки от висок клас, които са относително редки. В допълнение към изискванията за три напръстника за проектиране на схема и тестване на производствена линия, той може да се използва и за функции като предаване на данни във вътрешното хранилище на слушалките и надграждане на фърмуера на слушалките.
