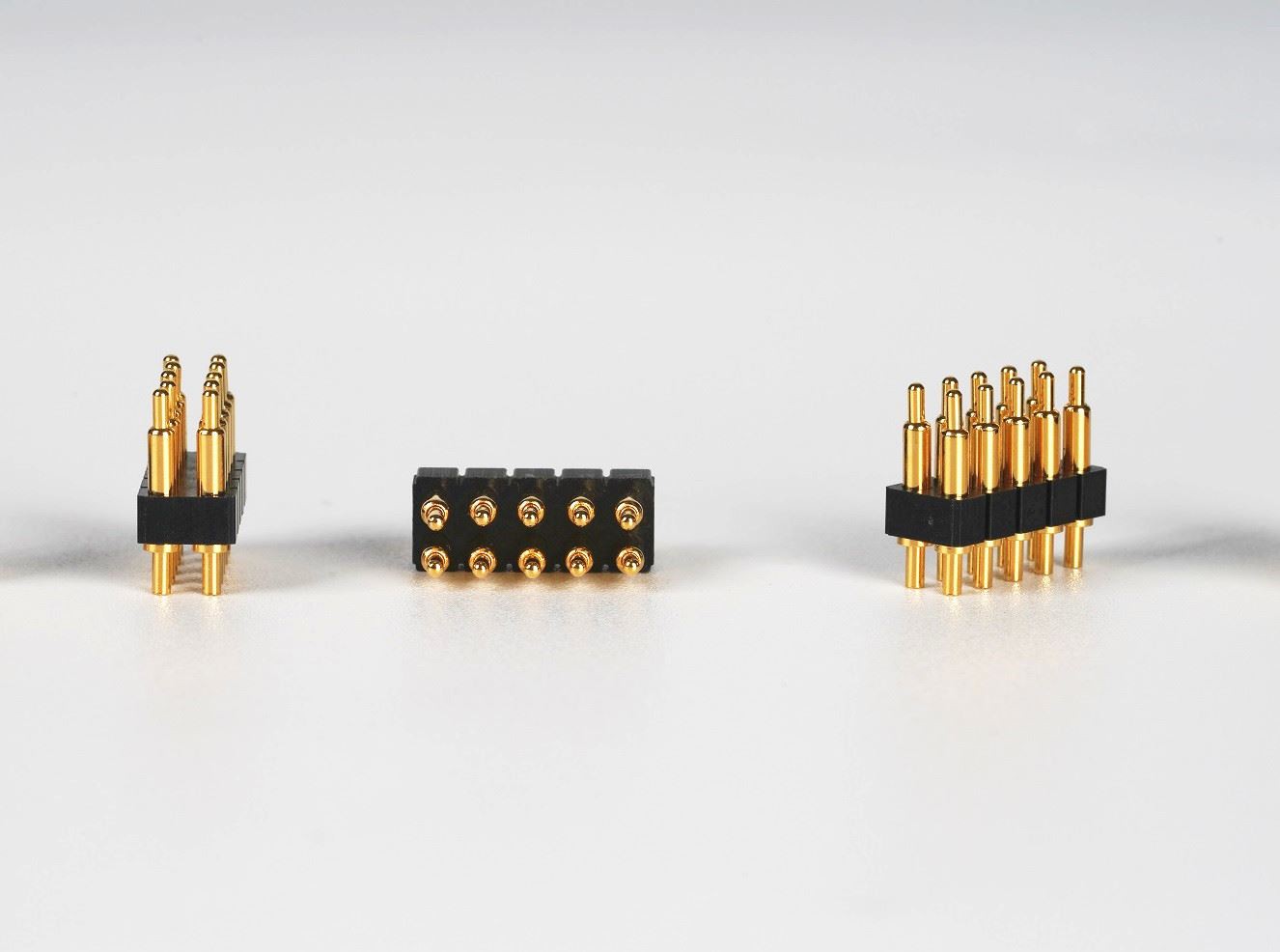

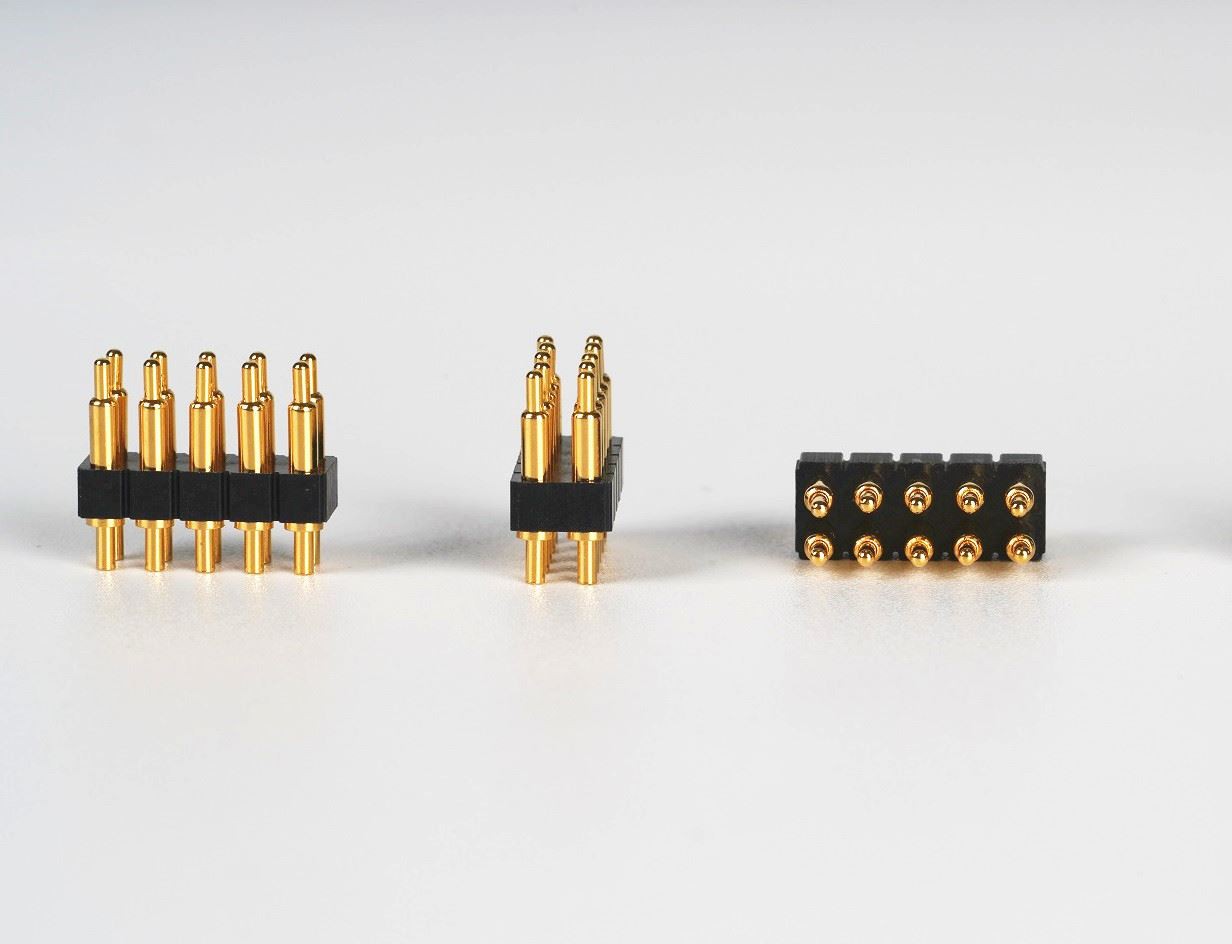

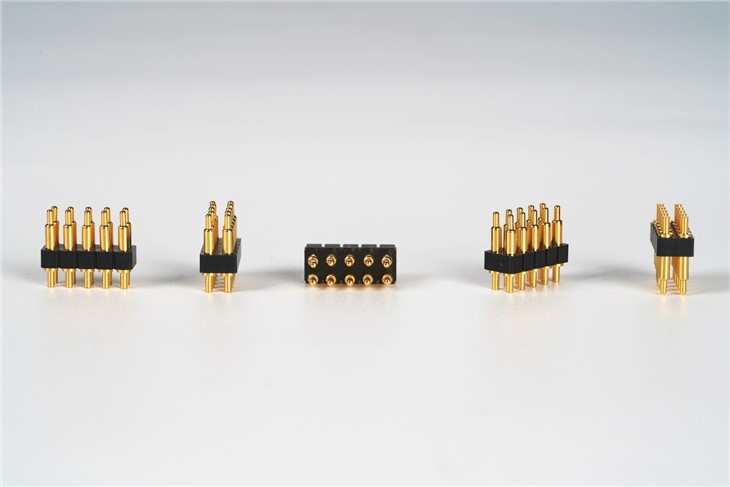

10-пинов конектор Pogo Pin

10-пинов конектор Pogo Pin

Основните конструктивни части на съединителя включват основно ① контакт; ② изолатор; ③ черупка (в зависимост от вида); ④ аксесоари.

10-пинов конектор Pogo Pin

1. Контактите (контактите) се отнасят до основните части на конектора за завършване на функцията за електрическо свързване. Обикновено контактната двойка се състои от мъжка контактна част и женска контактна част, а електрическото свързване е завършено чрез вмъкване на женски и мъжки контактни части. Мъжкият контакт е твърда част и формата му е цилиндрична (кръг щифт), квадратен цилиндър (квадратен щифт) или плоска (щепсел). Мъжкият контакт обикновено е направен от месинг или фосфорен бронз.

2. Изолаторът също често се нарича основа или вложка. Неговата функция е да подреди контактите според необходимото положение и разстояние. В същото време е необходимо да се осигури контакт между контактите и между контактите и корпуса. Изпълнение на изолацията. Доброто изолационно съпротивление, издръжливостта на напрежението и лесната обработваемост са основните изисквания за избор на изолационни материали, които да се обработват в изолатори.

3. Черупката се нарича още черупка, която е външният капак на конектора. Осигурява механична защита на вградената изолираща монтажна плоча и щифтове, а също така осигурява подравняване на щепсела и контакта при чифтосване, така че да фиксира конектора към устройството.

4. Аксесоарите са разделени на конструктивни аксесоари и аксесоари за монтаж. Структурни аксесоари като скоби, позициониращи ключове, позициониращи щифтове, направляващи щифтове, съединителни пръстени, кабелни скоби, уплътнителни пръстени, уплътнения и др. Аксесоари за монтаж като винтове, гайки, винтове, пружинни пръстени и др. Повечето аксесоари имат стандартни части и общи части.
