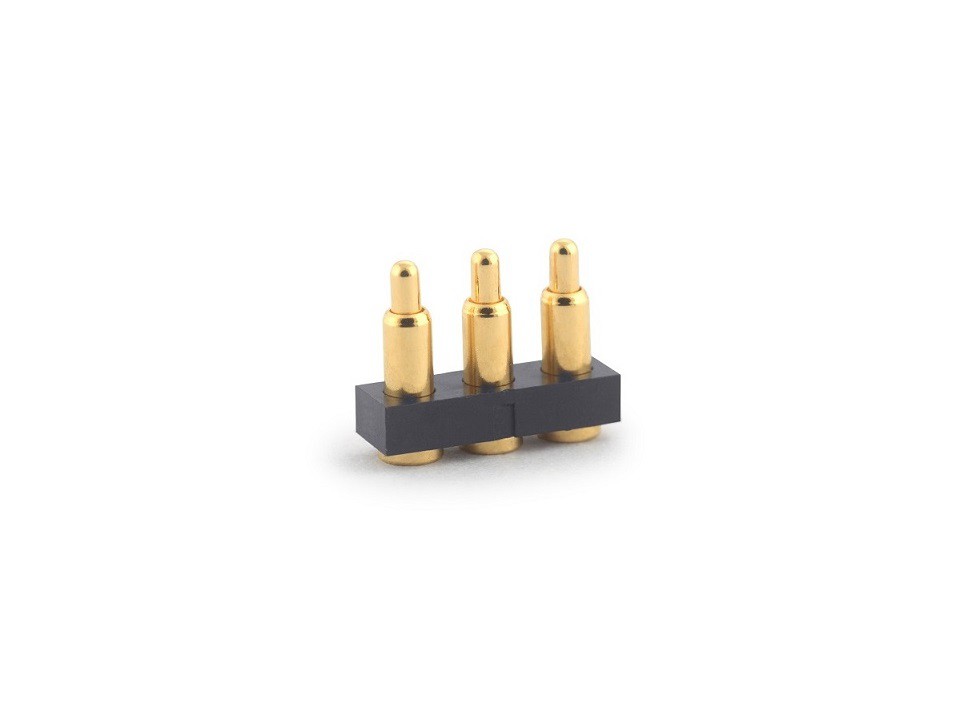

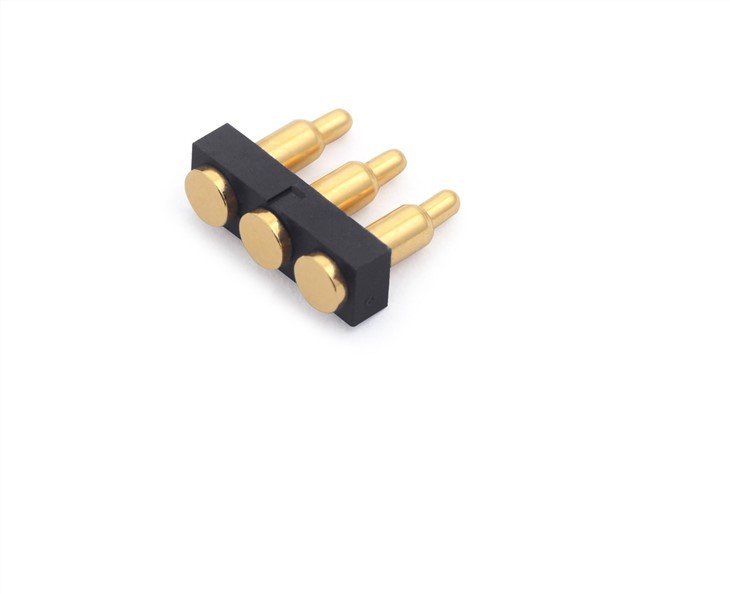

Pogo Pin 1Row 3pins За монтажна линия

SMTPogo Pin 1Row 3pins За монтажна линия

Спецификация

Спецификацията на продукта Pogo pin е следната:

1.0 преглед

1.1 Тази спецификация определя общите параметри на работата и изискванията за изпитване на продуктите от серията Pogo pin.

2.0 изисквания

2.1 Размерът на външния вид отговаря на изискванията за чертеж на продукта

3.0 Материали и покритие

3.1 Цевта е месингова сплав, която трябва да бъде галванизирана, никелирана и позлатена. Дебелината на покриващия слой е различна поради различни случаи на използване на продукта.

3.2 Буталото е месингова сплав, която трябва да бъде галванизирана, никелирана и позлатена. Дебелината на покриващия слой е различна поради различното използване на продукта.

3.3 Пружината е от неръждаема стомана SUS 304 или може да бъде галванизирана стоманена тел за пиано.

3.4 Пластмасата е материал, устойчив на висока температура, като PA46, PA4T, LCP, PA9T и т.н.

4.0 параметри

4.1 Работно напрежение: 12V

4.2 Непрекъснат работен ток: 1,0A

4.3 Срок на експлоатация: 10000 пъти

4.4 Работна температура: -25 ℃ до ﹢ 75 ℃ 95%RH Макс.

4,5 Температура на съхранение: -40 ℃ до ﹢ 85 ℃ 95%RH Макс.

5.0 Електрически характеристики

5.1 Контактно съпротивление: Контактното съпротивление в работната точка е<>

5.2 Издържащо напрежение: 500VAC за 1 минута, максималният ток на изтичане е 0,3mA.

6.0 Механични свойства

6.1 Положителна сила, работната точка е по -голяма от 30 gf

6.2 Трайност 20 000 пъти силата на пружината остава в границите

7.0 Екологични показатели

7.1 Високотемпературна устойчивост 260 ℃, без обезцветяване или образуване на мехури след 6 минути.

7.2 Постоянна температура и влажност 95%RH, 60 ℃, 96 часа изпитване на постоянна температура и влажност след импеданс на контакт< 200mohm,="" без="" повреди="" по="" външния="">

7.3 Тест със солен спрей 5% разтвор на сол ще бъде без корозия в продължение на 48 часа.

7.4 Тест за запояване на калай 245 ± 5 ℃, време 2 ~ 3 секунди, влажна зона над 95%.

Съединител Pogo pin за печатна платка Приложен

Като доставчик на SMT pogo pin конектор с батерия с пружина, нашият SMT Pogo Pin за високотоково зареждане се прилага за адаптер, програма за схема, решение за HMI и дизайн на печатна платка.

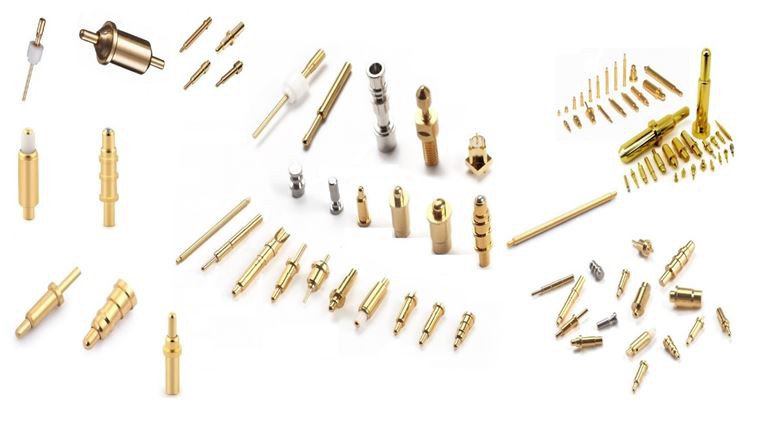

Нашият SMT Pogo Pin дизайн

Как правим:

1. две добре организирана собствена марка, одитирана фабрика

2.38 усъвършенствани режещи линии и 12 качествена цифрова машина

3. Над 100 клиенти и 1000 поръчки по целия свят всяка година

4.6 вграден QIC и 12 последен QC, Контрол на всяка стъпка като ваша поръчка

5.136 квалифицирани работници, 15 опитни ръководители на производствени цехове

6.12 професионален мениджър продажби, 7*24 часа обслужване

Нашият капацитет

■ Pogo Pin1.3KKpcs/ден;

■ Нови компоненти 300 KSets/ M

■ Части за фиксиране 10 KSets/M

■ Прецизни части 100 KKpcs/M

Системата за осигуряване на качеството се намира извън контактния щифт

Клиенти на услуги

Понастоящем нашите продукти са успешно и широко използвани в продуктови области: интелигентни носими, TWS Bluetooth слушалки, Bluetooth високоговорители, интелигентни домове, смартфони, 5G комуникации, медицинско оборудване, преносими електронни продукти и др.

Надеждното и надеждно производство на Pogo Pin! Технологията Good-Link подобрява свързването на конекторите.
