Как правилно да изберете щифта за тест pogo
Всеки, който някога е извършвал измерване и тестване, знае, че точните данни зависят от дизайна и възможностите за измерване на тестовия уред. Но малко хора знаят, че качеството на дизайна, производствения процес, съвместимостта и спецификациите за производителност на тестовите линии и конектори са толкова важни, колкото и тестовите инструменти. След това ще се съсредоточим върху петте специфични критерия за правилния избор на тестови проводници и пружинни щифтове.
Първо, безопасността:
Също като изискванията за захранване, тестовите проводници на инструмента и pogo щифтовете трябва да отговарят на строги изисквания за безопасност поради директен контакт с големи напрежения, особено в съответствие с международните изисквания за напрежение и категория IEC1010, а именно CATI, CAT II, CAT III или CATIV . Други изисквания на IEC1010 също включват изпитване на преходни процеси, диелектрично издържано напрежение или тестване, за да се провери дали продуктът има достатъчна изолация и отговаря на изискванията за ток, електрически просвет, открит метален пружинен напръст и устойчивост на удар. Иглите за тест с добро качество, заедно с важни лични предпазни средства, като ръкавици и защита за очите, са част от личните предпазни мерки, определени в стандарта NFPA70E.
Второ, здравина и издръжливост:
Висококачествените тестови проводници и конектори няма да претърпят влошаване на производителността поради ежедневно триене, като дърпане, натискане и пробиване. И двата края на тестовата линия трябва да имат добре проектирани антистресови обвивки. Тестовата пружина трябва да бъде от закален метал, който може да издържи на многократни връзки и да предава точни данни всеки път.
В сравнение с евтините материали, специално произведената многожилова берилиева медна тел може да осигури гъвкавост, дългосрочна издръжливост, отлична проводимост и прецизност. Други фактори включват вътрешното качество на заваряване на пого щифта и конектора и температурния диапазон на материала.
Трето, производителност и показатели на дизайна:
Много е важно дизайнът на пробната пружина и пробната скоба да са удобни или не. Удобната, лесна за хващане повърхност за хващане помага да държите иглата здраво в ръката си, а здравата пружинна скоба осигурява стабилна връзка. Връзката трябва да е проста и съответстващите части трябва да могат да се плъзгат без усилие без напрежение. Контактите на висококачествените съединители трябва да бъдат никелирани или позлатени конектори от месинг, а не само от лят месинг. Използването на позлатени контакти осигурява точност и устойчивост на окисляване, като по този начин осигурява издръжлива, безопасна и надеждна връзка.
Индексът на дизайна на тестовата линия и пружинния напръстник трябва да съответства на съответния инструмент за изпитване. Ако индексът е по-малък от тестовия инструмент, истинската стойност на инструмента ще бъде значително намалена. Например, честотната лента на осцилоскопа е 100M, а честотната лента на съвпадащата игла на осцилоскоп е само 50M, тогава осцилоскопът става 50M.
Четвърто, високопроизводителни приложения:

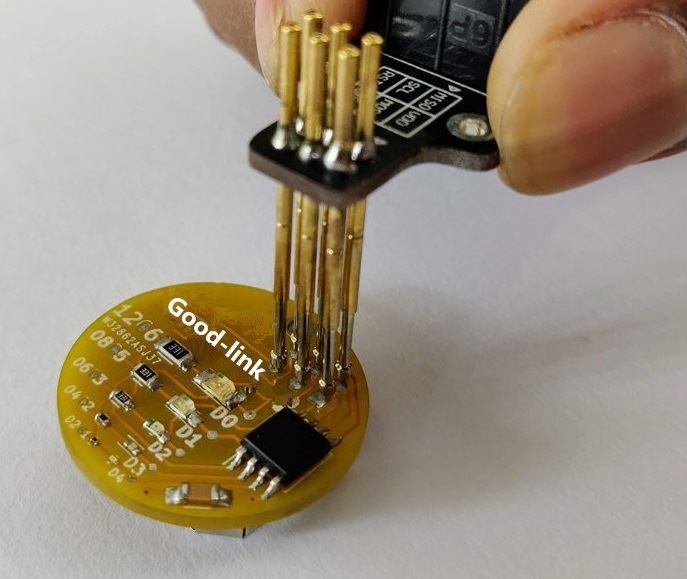

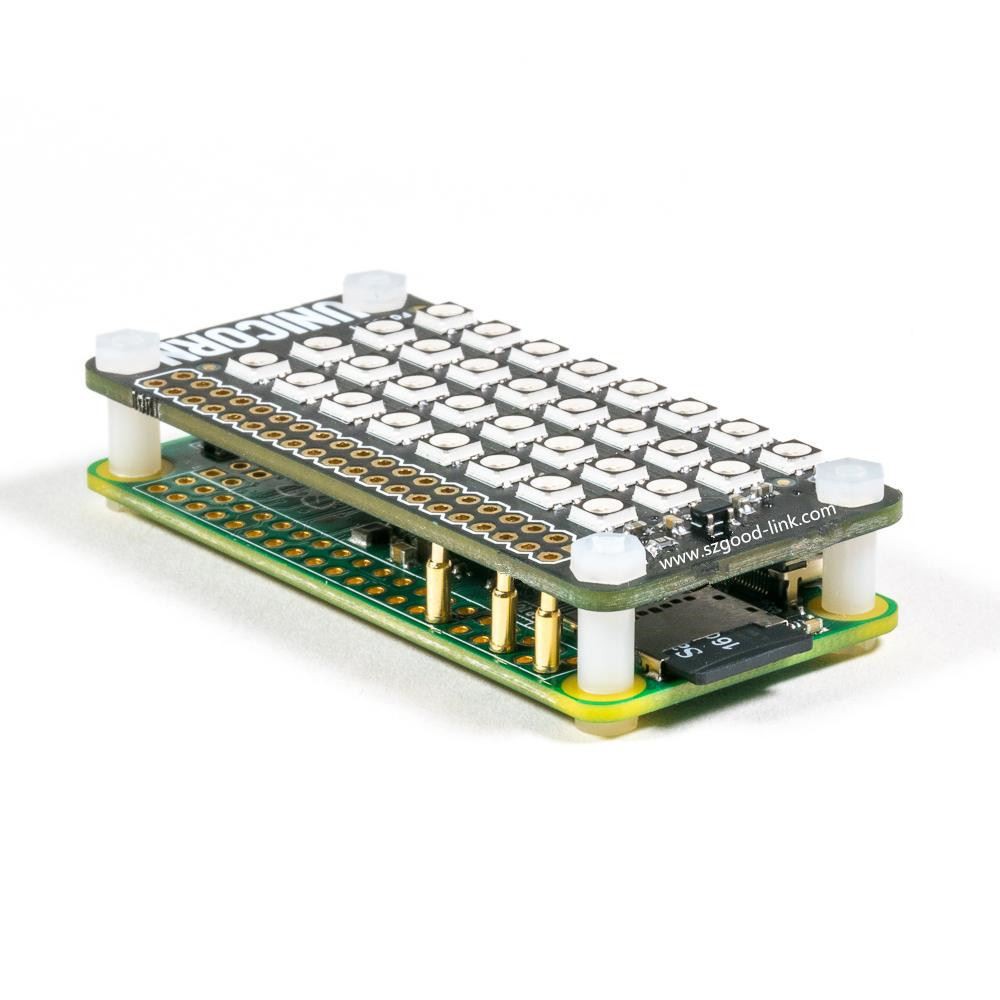

От пружинен пого щифт и фина и лека игла за тестване на електронни схеми до остър пого щифт от неръждаема стомана и здрава игла, подходяща за промишлена употреба, дизайнът на иглата вече взема предвид нуждите на различни приложения. Например, иглите с една точка са най-често срещаната форма на игли. Повечето измервателни уреди осигуряват тестова линия с една точка, което е доста полезно за широк спектър от тестови приложения. Острият пружинен напръстник е по-добър инструмент за измерване на много малки контактни точки на платки с висока плътност. Въпреки че лесно се повреждат, пого щифтовете обикновено могат да бъдат повторно заточени, тъй като върху тях няма покритие.

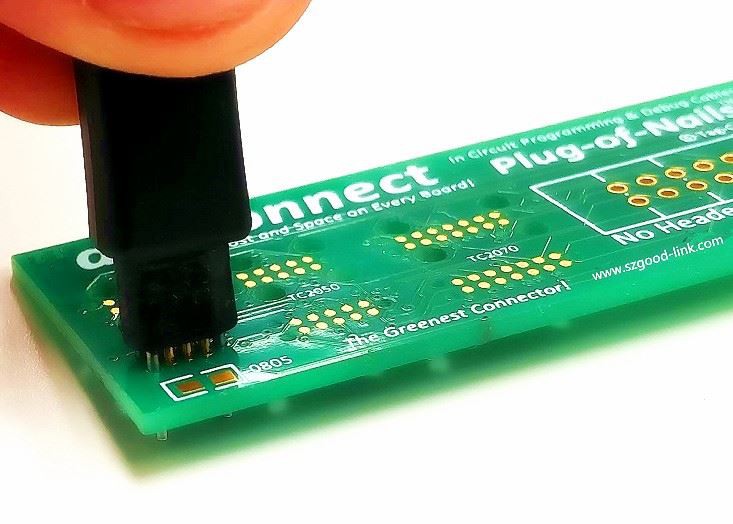

Иглата с прибиращ се пружинен напръстник е свързана към тел от неръждаема стомана с много тънък диаметър. С изключение на края на иглата, целият проводник е покрит с изолационен слой, за да се предотврати случаен контакт да причини късо съединение и да повреди чипа. Пружинен напръстник с клещи за кука е подходящ за поддържане на връзката на място, което е удобно за работа без ръце. Използвайте тестови клипове с различни размери за лесно тестване на IC чипове. IC тестовите клипове са идеални инструменти за сондиране на множество щифтове на IC чип. Те са много подходящи за намиране на един от многото жици с чип. SMD иглите могат да се използват за тестване с фиксирана точка върху платки за повърхностен монтаж (SMD). Този тип тестване изисква използването на много тънък и остър пружинен напръстник към точките на допир на много малки платки, като мини тестови скоби MINI GRIP-XB/100. Микро SMD скобата е предназначена за захващане на щифтовете с фина стъпка на SMD чипа. BNC адаптерният кабел (къс пач кабел с малки проводници) улеснява инсталирането на RF конектора от платката за тестване на сигнал...
Пето, конектор за свързване на тестова линия:
Съгласно стандартите, безопасността и реалните нужди, конекторът на тестовата линия има различни приложения и стандартни щепсели и контакти. Например осцилоскопът има BNC конектор, мултицетът има 4 мм банан конектор, а спектралният анализатор има N-тип конектор и т.н. Различните приложения имат различни конектори. За да се съчетаят един с друг, на пазара се появиха различни адаптери (съединители). Адаптер), адаптери (адаптери), адаптерни кабели, свързващи кабели, разклонителни кабели и др.
За да обобщим, това са петте специфични критерия за правилния избор на тестови линии и пого щифтове, които описахме днес. Според тези пет точки всеки има по-задълбочено разбиране за пого щифтовете.
