Как да проектирате антената за слушалки TWS?
Като важна част от Bluetooth модула, Bluetooth антената със слушалки TWS също играе важна роля в слушалките TWS. Дизайнът на Bluetooth антената и неговата пригодност със слушалките спомагат за подобряване на качеството на предаване на Bluetooth комуникацията, като по този начин подобряват действителното потребителско изживяване.
Сред настоящите TWS слушалки широко използваните Bluetooth антени се разделят главно на четири вида, а именно PCB бордови антени, FPC антени, керамични антени и LDS антени. Този път I Love Audio Network ще сподели ролята, типовете и избора на дизайн на TWS слушалките Bluetooth антена от три аспекта: значението на антената в слушалките TWS, въвеждането на Bluetooth антената със слушалки TWS и как да изберете дизайна на слушалките tWS.
1. Значението на TWS антена за слушалки
От старомодни радиостанции до настоящи интелигентни високоговорители, от "големи братя" до смартфони , от традиционни Bluetooth слушалки до TWS истински безжични слушалки. При разработването на технологията за потребителска електроника антената е важен фърмуер. С раждането на концепцията за интернет на всичко ролята на антената е още по-важна за интелигентните домове, интелигентните превозни средства, както и интелигентните носими устройства да бъдат свързани помежду си и контролирани от една машина.
TWS слушалките са слушалки True Wireless Stereo. Основният метод на използване е да се свържете с мобилни устройства като мобилни телефони и компютри чрез Bluetooth радиочестота и след това да предадете аудио информация на слушалките, след което да ги декодирам и изведем на края на слушалките.
В този процес bluetooth антената е длъжна да действа като "кула", за да комуникира между двете страни и да изпълнява задачите по изпращане и получаване. Затова в слушалките TWS Bluetooth чипът и Bluetooth антената се допълват взаимно, така че да реализират безжично предавано възпроизвеждане на музика и да избягват оковите на проводниците.
2. Въвеждане на TWS слушалки Bluetooth антена

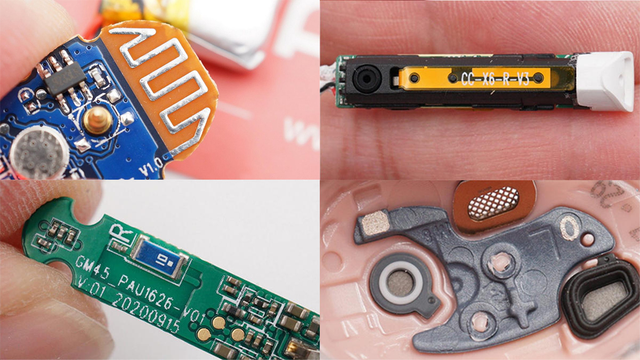

Като важен фърмуер на слушалките TWS текущото развитие на Bluetooth антената е сравнително зряло. Има предимно четири вида PCB бордова антена, FPC, керамични, и LDS. Обмислете външния вид на продукта за слушалки TWS, изискванията на честотната лента и разходите, за да изберете най-подходящия тип антена.

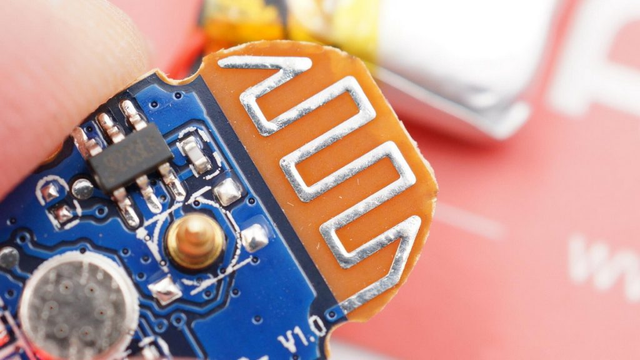

PCB Бордова антена
Както подсказва името, бордовата антена PCB е тип антена, която е директно нарисувана на дъската на PCB. Той се използва широко в едночестотни модулни платки като Bluetooth модули, WIFI модули и ZIGBEE модули. В TWS слушалките, поради ограничаването на обема, прилагането на бордовата Bluetooth антена е сравнително рядко.
PCB бордовите антени могат да бъдат проектирани и внедрени от доставчици на печатни платки, които са еквивалентни на частта на веригата на дъската.
Предимства: PcB бордовата антена няма нужда от множество отстраняване на грешки, и може да бъде директно изтеглен на PCB без разходи.
Недостатъци: Необходимата площ е голяма, директността е сравнително единична, подходяща само за една честотна лента, консистенцията на различни партиди антени е сравнително лоша, а способността против смущения е лоша.

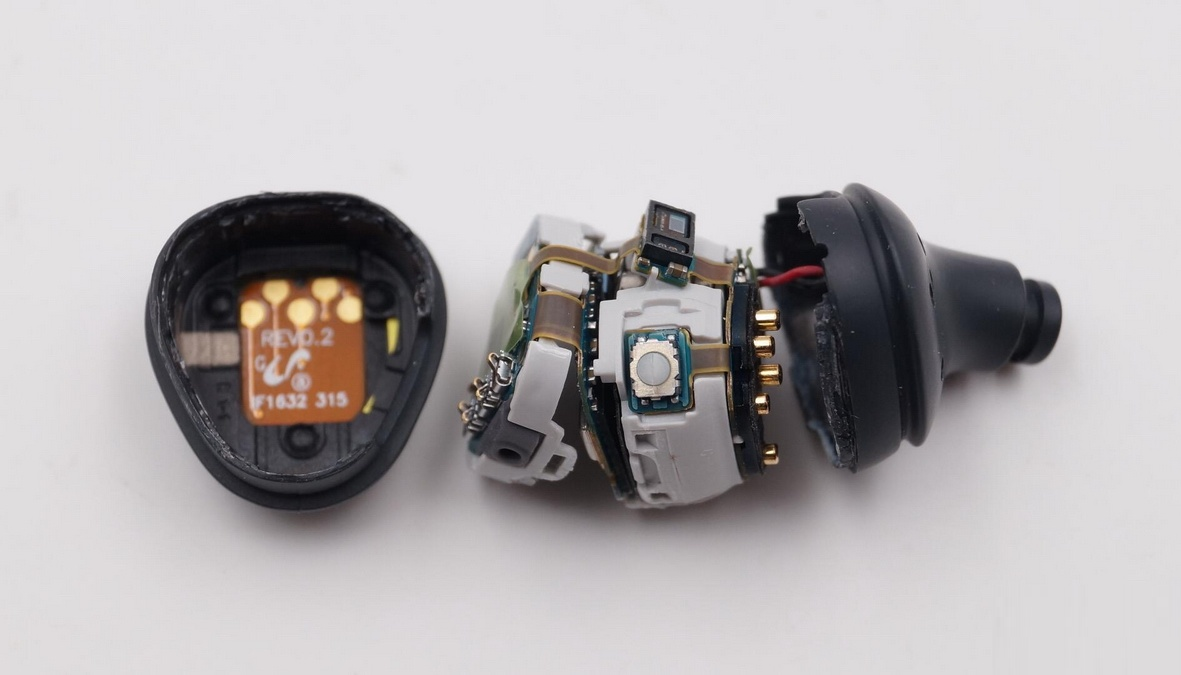

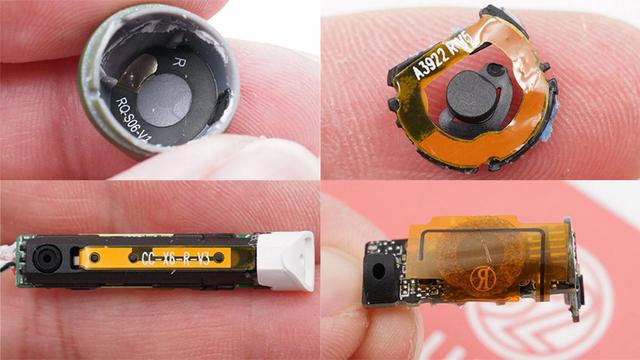

FPC Антена
FPC антената еволюира от PCB бордовата антена. Поради ограничаването на силата на звука на tWS слушалките пространството на вътрешната дънна платка не може да побере антената. FPC антената е еквивалентна на изваждане на антенната верига от PCB и използване на други външни метали, за да направи антената отделен компонент. Така че да може да бъде по-добре поставен във вътрешното пространство на слушалките TWS.
FPC антена може да се реализира от PCB борда фабрика на меката дъска и гъвкав материал.
Предимства: Приложими за повечето малки електронни продукти, честотните ленти, които могат да бъдат направени, също са богати, производителността е по-добра, а цената е по-ниска.
Недостатъци: Всеки продукт трябва да бъде индивидуално отстраняване на грешки и ръчно кръпка.

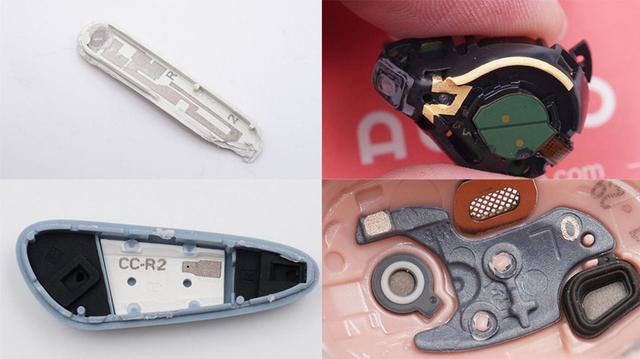

LDS антена
LDS антената е по-нататъшно надграждане на FPC антената. Въпреки че FPC антената е успяла да използва вътрешното пространство на слушалките в голяма степен, тя все още се нуждае от плоска равнина, за да я прикрепи.
LDS антената използва лазерна технология за директно формоване, която използва лазерна технология за директно формиране на модели на метална антена върху скоби, покривни плочи и т.н., които могат да бъдат лазеризирани до нередовни повърхности вътре в слушалките, като допълнително се използва вътрешното пространство на слушалките.
Производителите на LDS антена за лазерна обработка, лазерна технология, и електроплиране технология може да го поддържа.
Предимства: Всички посоки могат да бъдат подкрепени и да имат силна приемливост.
Недостатъци: Цената е по-скъпа, и има специални изисквания за материала на външната повърхност на продукта.

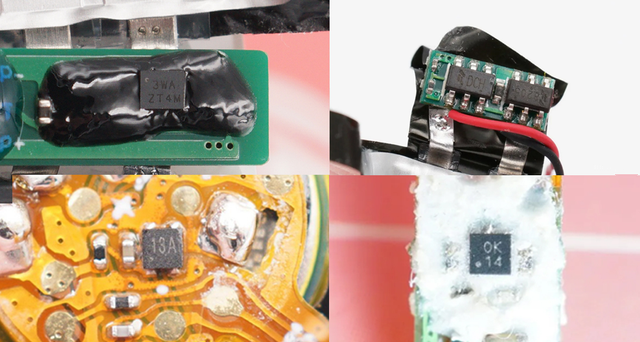

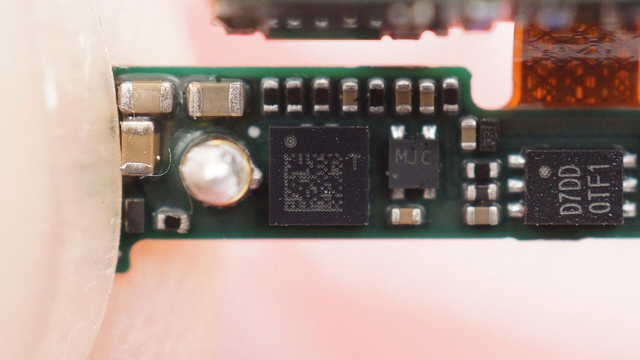

Керамична антена
Керамичната антена е друг антенен продукт, който се използва широко в Bluetooth модул устройства. Кръстен е на използването на керамични черупки. Тя е разделена главно на два вида: блок керамична антена и многослойна керамична антена.
Насипната керамична антена е да отпечата металната част на антената върху керамичната бърза повърхност, а многослойната керамична антена може да бъде отпечатана върху всеки керамичен диелектричен слой според проектните изисквания, като по този начин се намали размерът на антената.
Предимства: Малък размер, лесно приложение, ниска цена, добра производителност и заемат само малко място.
Недостатъци: Изискванията за площта на просвета са сравнително високи, посоката е сравнително единична, и има изисквания за разположението позиция.

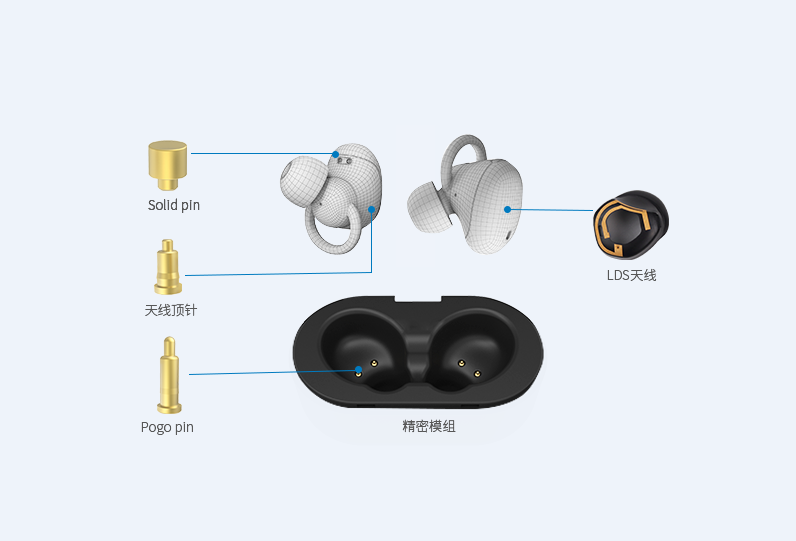

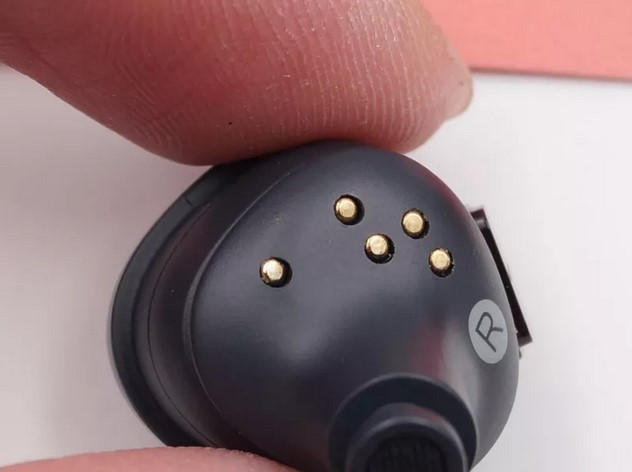

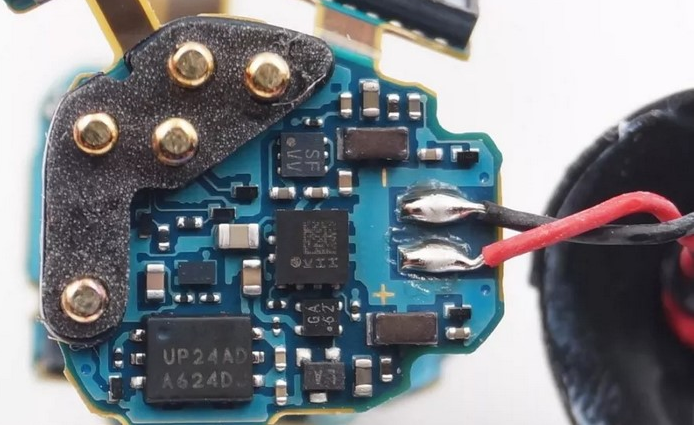

Пого Пин Антена
Как да изберем правилната антена
Теоретично погледнато, по отношение на разходите, PCB и FPC антените струват по-малко, керамичните антени са умерени, а LDS антените са по-скъпи; и по отношение на оползотворяването на пространството, LDS антените са най-гъвкави и могат да използват пълноценно вътрешното пространство на слушалките.
По отношение на производителността възможностите за изпращане и получаване на външни антени като цяло са по-добри от тези на вградените антени. TWS слушалките са проектирани с вградени антени поради ограничения на обема и изисквания за преносимост. Производителността е сравнително подобна и е необходимо изчерпателно да се обмислят разнообразни фактори, за да се избере подходяща антена.
Дизайнът на Bluetooth антената на TWS слушалките влияе върху качеството на предаване на Bluetooth комуникацията, което от своя страна се отразява на действителното потребителско изживяване. Изборът на Bluetooth антена е засегнат от много фактори като производителност, честотна лента, разходи и пространство за използване. Само като се разгледат специфичните условия на продукта и сценариите за използване, и изборът на подходяща антена, може да се окаже максималната производителност на продукта.
Обобщим
Действителният потребителски опит на TWS слушалки изисква суперпозиция на много фактори, за да се представи перфектен ефект. Като основен компонент на Bluetooth антената на TWS слушалките, тя действа като мост за комуникация между слушалките tWS и мобилните устройства и предоставя гаранции за стабилността на Bluetooth връзката на слушалките TWS и качеството на предаването на качеството на звука.
Към настоящия момент основните продукти на Bluetooth антената, използвани в TWS слушалки на пазара, включват главно PCB бордови антени, FPC антени, керамични антени, и LDS антени. Всеки от четирите продукта има предимства и недостатъци и трябва да бъде разгледан по отношение на производителността, честотната лента, разходите, пространството за използване и т.н., така че да избере най-подходящия продукт антена и да подобри производителността и конкурентоспособността на продукта.
Популярността на слушалките TWS бързо е подтикнала надстройването на свързаните отраслови вериги. Напредъкът в Bluetooth модулите, Технологията bluetooth, антените и свързаните с тях технологии осигуряват стабилност на връзката, качество на звука и други аспекти на производителността. Настоящите слушалки TWS рядко са изпитвали прекъсване на връзката в ранния етап на развитие, а качеството на звука е било повредено и неспиращите проблеми с възпроизвеждането са започнали да се появяват на разстояние от три или пет метра, което ефективно е подобрило реалното потребителско изживяване на потребителя.
