От „външен вид“ до „вътрешен“, изчерпателно подредете състава на TWS слушалките
TWS слушалките са много популярен продукт на съвременния пазар на потребителска електроника. Марките мобилни телефони, традиционните производители на аудио и новите марки слушалки TWS постоянно пускат нови продукти. С подобряването на производителността на продукта и непрекъснатото обогатяване на функциите, той е признат от все повече потребители, потребителската популация бързо се популяризира и пазарът продължава да се разширява.
Бързото развитие на слушалките TWS също така доведе до бързия растеж на продажбите в свързаните индустриални вериги, като основни контролни чипове, интегрални схеми за управление на захранването, чипове за приемници за безжично зареждане, батерии в кутия за зареждане, батерии за слушалки и сензори. За по-нататъшно повишаване на конкурентоспособността на пазара, продуктите на свързаните индустриални вериги непрекъснато се надграждат, което насърчава подобряването на производителността, функцията и качеството на TWS слушалките и формира благотворен кръг за насърчаване на стабилното и здравословно развитие на TWS слушалките пазар.
I Love Audio Network продължава да обръща внимание на пазара на TWS слушалки, споделя най-новата пазарна информация и продуктови новини за приятели в реално време и последователно публикува почти 300 доклада за разглобяване. И този път обичам да направя пълен списък с части за TWS слушалки за всеки въз основа на разглобяването и да видя колко части са необходими за изграждането на TWS слушалки ~
1. Тълкуване на продукти за слушалки TWS
TWS слушалките са истински безжични стерео слушалки, които напълно изоставят начина на кабелна връзка отвън и основно реализират безжично предаване чрез Bluetooth технология. Основните функции са слушане на песни, говорене, гледане на видео, игри и т.н., а също така има голям потенциал да носи мултимедийни портали в бъдеще.
По отношение на формата на продукта, най-важната характеристика на TWS слушалките е, че двете слушалки съществуват независимо, като нито кабелът е свързан към входното мобилно устройство, нито кабелната връзка между двете слушалки. Той напълно избягва оковите на жиците и може да се носи на двете уши, осигурявайки много гъвкаво и удобно изживяване при носене.

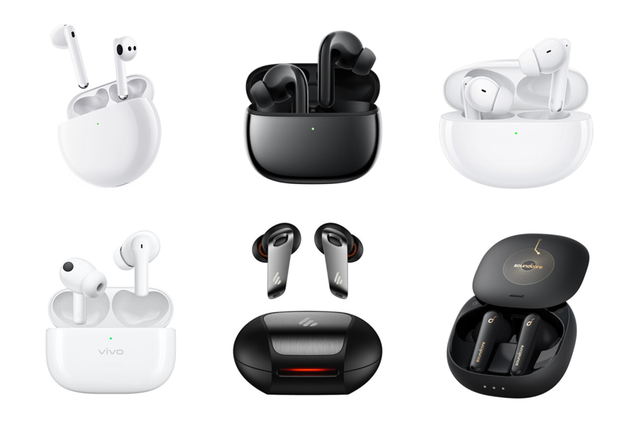

По отношение на дизайна на външния вид, основните продукти на пазара в момента приемат две форми "дръжка" и "тип боб". Някои продукти основно на спортния пазар използват по-стабилна структура на кука за уши, както и слушалки с костна проводимост под Вас. Уникален дизайн на щипка за ухо.
В допълнение към удобния метод за носене, друга причина за бързата популярност на TWS слушалките е перфектното сътрудничество между аксесоарите за мобилни телефони и мобилните телефони, както и богатото функционално изживяване в сравнение с традиционните слушалки.
В началото на раждането си TWS слушалките бяха критикувани за качеството на звука, живота на батерията, забавянето и други проблеми, но удобното изживяване при носене и лекият и модерен дизайн без кабели спечелиха първата група потребители. С непрекъснатия напредък на свързаните технологии, производителността на TWS слушалките постепенно се подобри и потребителската група също започна да се увеличава в голям мащаб.
През последните две години добавянето на много нови функции като активно намаляване на шума, намаляване на шума при повикване, пространствени звукови ефекти, безжично зареждане, режим на игра и т.н. допълнително подобри изживяването от използването на TWS слушалки и продажбите на TWS слушалки са се увеличили бързо. В момента, разхождайки се по улицата и ползвайки обществен транспорт, TWS слушалките са се превърнали в най-популярните продукти като мобилни телефони.
Като аудио продукт, най-основната функция на слушалките TWS все още е да отговарят на нуждите на потребителите за възпроизвеждане на музика в свободното време и забавление, пътуване до работа, офис и други сценарии. С нарастването на платформите за кратко видео, приложението на TWS слушалките при гледане на филми също нараства бързо.
Добавянето на функцията за намаляване на шума при повикване прави слушалките далеч от устата, но също така може да осигури ясен ефект при повикване, плюс удобно изживяване при разговори, което ги прави задължителен продукт за много бизнесмени; и функцията за активно намаляване на шума е допълнително подобрена. Опитът от използването на TWS слушалки все още може да предостави на потребителите ясни аудио и видео ефекти в шумна среда.
Съдейки по текущата тенденция на функционално приложение на TWS слушалки, функции като мониторинг на здравето и спорт също могат да бъдат оборудвани в бъдеще. И може също да стане независим продукт с развитието на технологията и възпроизвеждането на аудио може да се извършва без свързване към края на аудио устройството. И се превърнете в порт за достъп на Интернет на нещата, разширявайки сценарии с богати приложения.
2. Тълкуване на части на TWS слушалка
От формата на продукта, дизайна на външния вид и функционалното приложение на TWS слушалките по-горе, говорих защо TWS слушалките стават все по-популярни през последните години и се превърнаха в задължителен артикул за хората. Нека да разгледаме какви части са необходими за изграждането на TWS слушалки от началото до края.

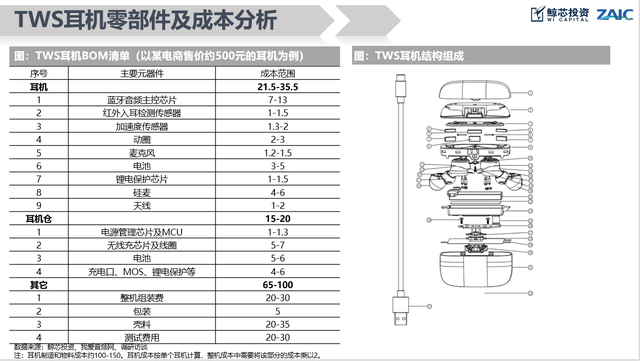

Понастоящем основните продукти за слушалки TWS на пазара се състоят главно от кутия за зареждане и две лява и дясна слушалка. Компонентите на кутията за зареждане, различни от черупката, включват главно чип за управление на захранването и MCU, батерия, интерфейс за захранване, защита на литиева батерия IC, MOS, приемаща намотка и чип за безжично зареждане (поддържа функция за безжично зареждане), както и носене и свързване на тези компоненти, печатни платки, FPC кабели и проводници и др.
Основните компоненти на слушалките включват високоговорители, батерии, микрофони, антени, сензори за откриване в ушите, сензори за докосване, сензори за ускорение, чип за основно управление на Bluetooth аудио, чип за намаляване на шума (поддържащ активно намаляване на шума), IC за защита на литиева батерия, програмна памет , и т.н. Тъй като има две слушалки, всички компоненти трябва да бъдат конфигурирани по двойки.
1. TWS аксесоари за слушалки
Кабел за зареждане

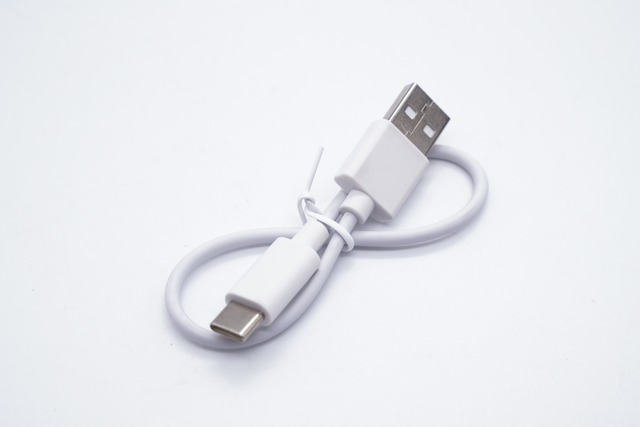

Повечето от настоящите основни TWS кабели за зареждане на слушалки са актуализирани до интерфейси за зареждане Type-C и само няколко стари продукта все още използват Micro USB интерфейса. Кабелът за зареждане Type-C е съвместим с мобилни устройства като телефони с Android, компютри и таблети. Необходим е само един комплект устройства за зареждане, за да се извърши, което подобрява удобството.
тапи за уши

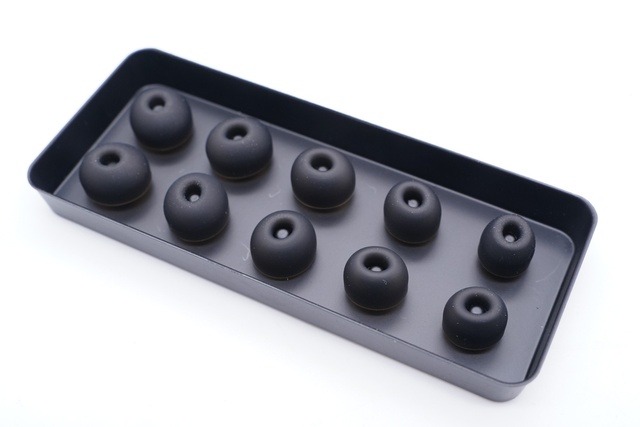

Тапите за уши са стандартни аксесоари за слушалки за поставяне в ушите. Тапите за уши проникват дълбоко в ушния канал, образувайки затворено пространство в ушния канал, подобрявайки ефективността на намаляване на шума, осигурявайки по-завладяващо слушане и подобрявайки стабилността при носене.
Настоящите масови TWS слушалки са оборудвани предимно с големи, средни и малки размери, за да отговарят на ушните канали на различни потребители. Има обаче и много маркови продукти, оборудвани с тапи за уши с повече размери, за да подобрят допълнително изживяването на потребителя при носене.
2. TWS кутия за зареждане на слушалки
мухъл
Мухълът е много важна част от процеса на проектиране на TWS слушалки. За разлика от немаркови слушалки, които могат да използват сравнително евтини мъжки форми, марковите слушалки са предимно персонализирани или закупени директно, като по този начин създават разлика от други продукти. Подобрете конкурентоспособността.
Разработването на калъпи за слушалки ще варира в цената според изискванията на различните продукти, вариращи от основни 500,000 до 1 милион и 2 милиона. Качеството на матрицата пряко влияе върху стабилността на работата на продукта и потребителското изживяване.
Вал на капака на кутията за зареждане, магнит
Структурата на вала на кутията за зареждане и магнитът се използват главно в структурата на капака на превключвателя на кутията за зареждане в слушалките TWS. Двамата играят допълваща се роля. С елемента на Хол се реализира и функцията за автоматично свързване/изключване на слушалката.
Водещите продукти от среден до висок клас се справят сравнително добре в това отношение и обикновено използват отделна метална структура на вала за подобряване на здравината и експлоатационния живот. С привличането/отблъскването на магнитите превключвателят се чувства гладък и удобен, не е лесно да се затвори автоматично и структурата е много стабилна след затваряне на капака. Продуктите от нисък клас използват предимно интегрирана структура на вала, която е лесна за автоматично отваряне и затваряне на капака, а някои продукти имат разхлабена структура.
PCB печатна платка
Печатните платки, известни още като печатни платки, са носители на електрически връзки за електронни компоненти. TWS слушалките не са изключение. Основното предимство на използването на печатни платки е значително намаляване на грешките при окабеляване и сглобяване и подобряване на нивото на автоматизация и производствен труд.
Батерия
Батериите в кутията за зареждане на слушалки TWS обикновено са полимерни меки батерии, които се разделят основно на два типа: квадратни меки батерии и цилиндрични батерии, които са отговорни за осигуряването на резервна енергия за батерията на слушалките и вътрешната верига на кутия за зареждане. При нормални обстоятелства в кутията за зареждане се използва само една батерия с капацитет 300-600mAh. Но в момента някои продукти са започнали да използват решението с две батерии, което може да използва по-добре вътрешното пространство, да увеличи капацитета на батерията и по този начин да подобри цялостния живот на батерията.

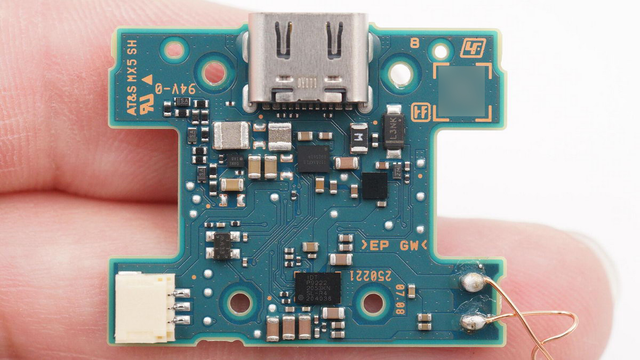

интерфейс за зареждане

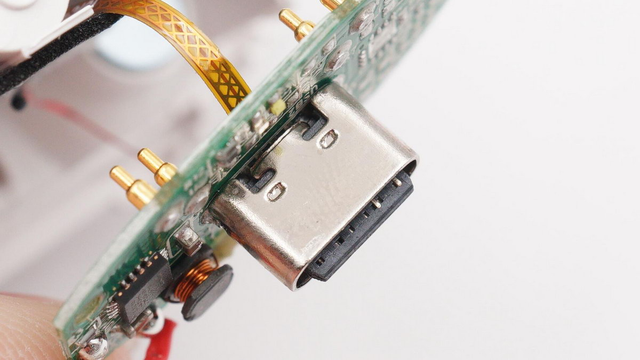

USB Type-C е най-новият стандарт за форма на USB интерфейс. Интерфейсът Type-C има предимствата на малкия размер и може да се използва независимо от предната и задната страна. Той има силна гъвкавост на текущия пазар на потребителска електроника. Поради това новите продукти за слушалки TWS са актуализирани до интерфейс Type-C и само няколко стари продукта в продажба имат Micro USB интерфейс.

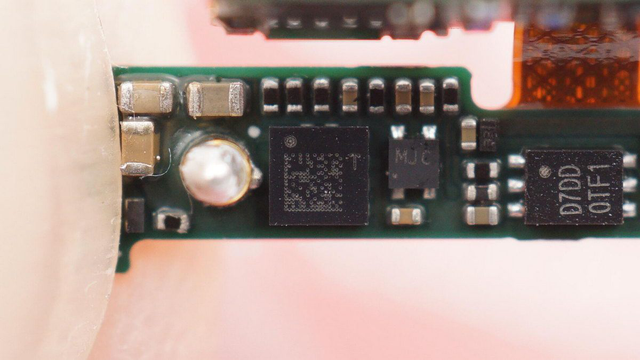

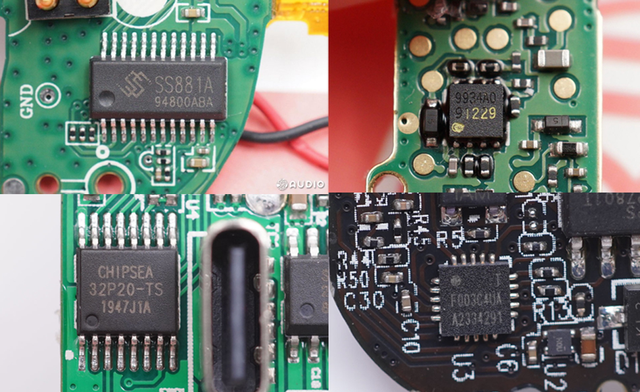

чип за управление на захранването
Чипът за управление на захранването е инсталиран в отделението за слушалки TWS, което играе главно две роли: едната е отговорна за зареждането на батерията вътре в отделението за зареждане, а другата е отговорна за усилващия изход на батерията вътре в отделението за зареждане за зареждане на слушалките . Освен това е необходимо също така да се приложи защита за безопасност, за да се предотврати презареждане, прекомерно разреждане, свръхток, късо съединение и други защитни функции на вградената литиева батерия.
Чипсетът за управление на захранването включва чип за зареждане, усилващ преобразувател за синхронно коригиране, регулатор на напрежението с ниско отпадане, превключвател на натоварването, входно пренапрежение, чип за защита от свръхток и т.н. Има три често срещани режима на чипове за управление на захранването: традиционното решение на PMIC плюс общо предназначение MCU, напълно интегрираното решение за зарядно устройство плюс усилване плюс MCU с един чип и решението за зарядно устройство с един чип плюс MCU и усилване на плъгина.
MCU отделение за зареждане
MCU е (микроконтролер) микроконтролер. Основните функции на контейнера за зареждане на TWS слушалки MCU са: управление на зареждането (зареждане плюс усилване), взаимодействието между контейнера и слушалките (комуникация, Bluetooth взаимовръзка) и взаимодействието между контейнера и мобилния телефон (точна мощност The pop показва прозорец нагоре, използвайте Bluetooth за прозрачно предаване на данни), безжично зареждане.

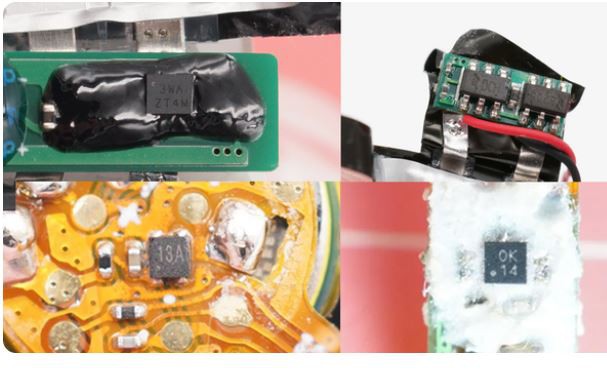

Защитен чип за литиева батерия
Чипът за защита на литиевата батерия основно реализира защитата от презареждане, преразреждане и свръхток на батерията чрез откриване на напрежението и тока на батерията, за да осигури безопасна и стабилна употреба.

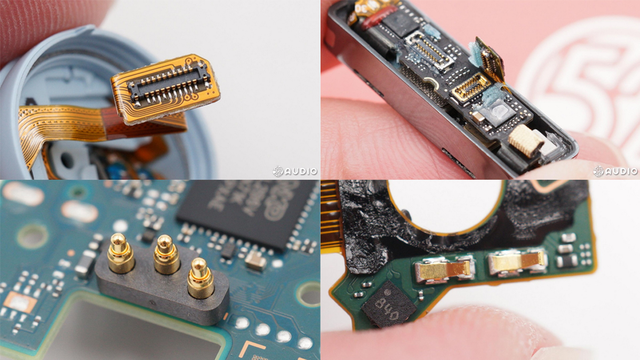

Конектор: BTB конектор, метален купол, метален пого щифт
Конекторът е устройството, което свързва различните компоненти в TWS слушалките. Чрез свързването на тези конектори TWS слушалките могат да реализират операцията по свързване между различните компоненти. Понастоящем продуктите, използвани в слушалките TWS, включват главно BTB конектори, метални шрапнели, метални напръстници и др. Според различните свързани компоненти се използват най-подходящите продукти, което намалява труда и е лесно за откриване.

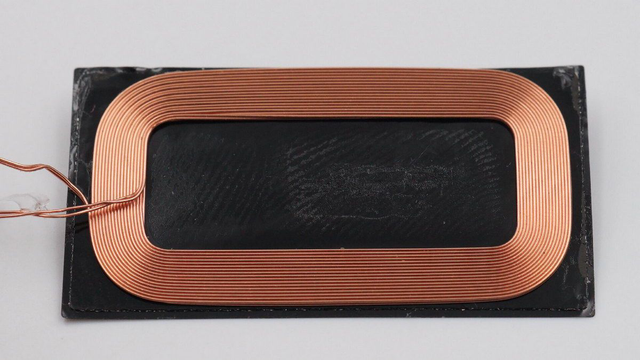

Приемна бобина за безжично зареждане (поддържа продукти за безжично зареждане)
Безжичното зареждане е функция, която ще носят много водещи продукти от среден до висок клас, предоставяйки на потребителите по-удобно изживяване. Модулът за безжично зареждане се състои главно от приемна намотка за безжично зареждане и приемен чип.
Предавателната намотка на безжичното зарядно устройство генерира определен ток в приемащата намотка чрез ефекта на електромагнитната индукция на базата на определена честота на променливия ток, за да прехвърли електрическата енергия от предаващия край към приемащия край, с приемащия чип за безжично зареждане , и след това зареждане на батерията в кутията за зареждане на TWS, захранвана от.

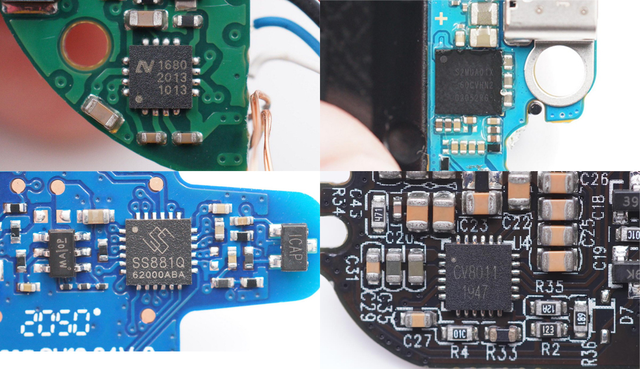

Чип за безжично зареждане (поддържа продукти за безжично зареждане)
Чипът за безжично зареждане е чип за управление на захранването за безжично входно захранване. Той интегрира зарядното устройство и функциите за управление и защита на захранването. Той е оборудван с приемаща намотка за безжично зареждане, за да реализира функцията за безжично зареждане за кутията за зареждане на слушалки TWS.

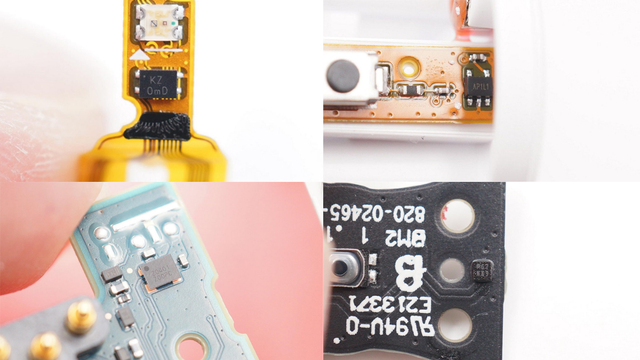

Елемент Хол
Холът, използван в TWS слушалките, играе главно функцията за автоматично свързване и автоматично изключване на капака на превключвателя, което е много удобна поддръжка на аксесоар за TWS слушалки. Елементът на Хол усеща промените в магнитното поле, когато капакът на кутията за зареждане се отваря и затваря, и след това уведомява MCU на кутията за зареждане и слушалките за сдвояване или прекъсване на връзката със свързаното устройство.
Светлинен индикатор
Светлинният индикатор се използва за кутията за зареждане на слушалки TWS за обратна връзка относно оставащата мощност, състоянието на зареждане и други функции, които се отличават главно с броя, различните цветове и честотата на трептене.
3. Слушалки
Компоненти като форми, магнити, печатни платки, конектори, LED индикатори, интегрални схеми за зареждане и интегрални схеми за защита на литиевата батерия в слушалките имат същите функции като тези в кутията за зареждане и няма да бъдат описани по-долу. Главно за да видите какви са различните компоненти от кутията за зареждане~
мухъл
Формата за слушалки TWS беше спомената по-горе, така че няма да навлизам в подробности тук. Разликата от кутията за зареждане е, че слушалките са разделени на ляво и дясно ухо и поради различните посоки на носене на лявото и дясното ухо, лявата и дясната отливка трябва да бъдат разработени отделно и повечето от тях са със симетричен дизайн .
звукова единица

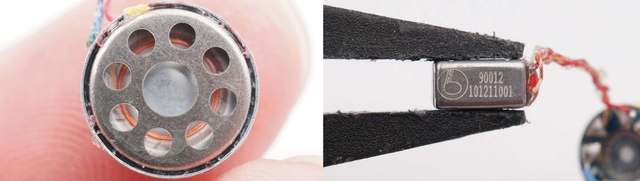

В слушалките TWS звуковият модул играе ролята на преобразуване на електрически сигнали в звукови сигнали, включващи главно движеща се намотка и движещо се желязо. Тези две звукови единици ще бъдат комбинирани или използвани самостоятелно. Броят на използваните единици ще се увеличава или намалява в зависимост от изискванията за качество на звука на слушалките, като например различни решения като намотка с едно действие, ютия с едно действие и ютия с двойно действие. Освен това на пазара се появиха нови решения като модули от пръстеновидно желязо и подвижни порцеланови високоговорители.
MEMS микрофон

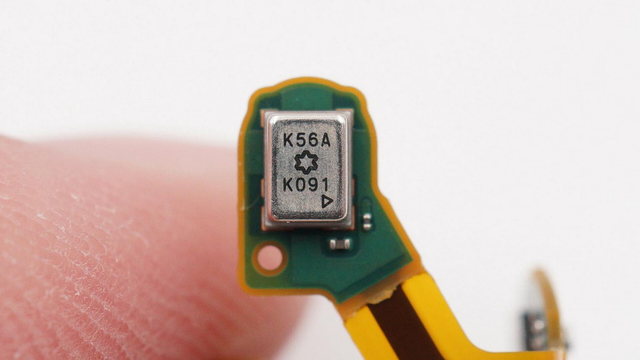

Микрофонът MEMS е акустичен сензор, който използва технологията MEMS за преобразуване на акустични сигнали в електрически сигнали. Функцията му в TWS слушалките е главно за улавяне на звук. С алгоритми за намаляване на шума, той предоставя на потребителите ясни ефекти при гласови повиквания и точен AI. Гласов контрол и активно шумопотискане.
Батерия

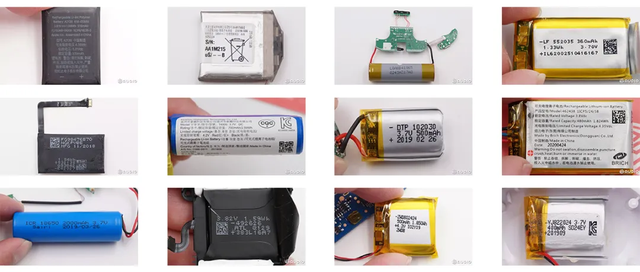

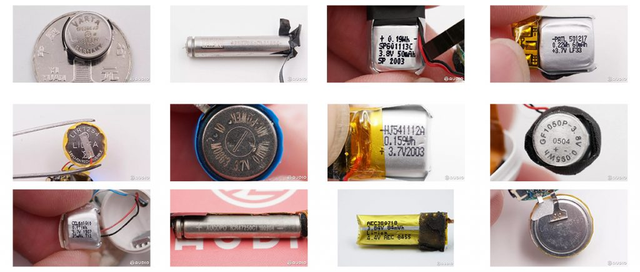

И двете слушалки на TWS слушалките изискват вградени батерии. За да се адаптират към различни форми на слушалки, батериите се разделят основно на три типа. Има три вида полимерни меки батерии, батерии тип бутон и батерии с игла, които са подходящи за различни външни дизайни, с капацитет 30-60mAh и се използват за вътрешни вериги, високоговорители и други компоненти.
Bluetooth антена

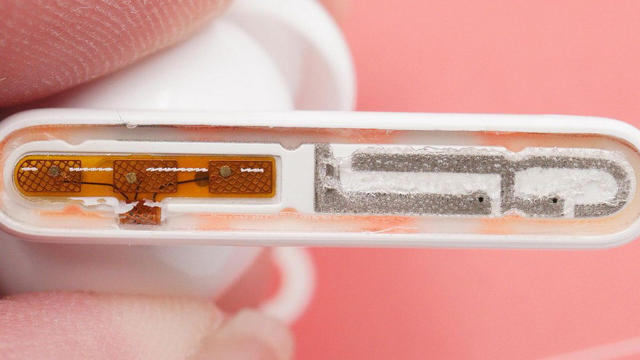

Антената е един от важните функционални компоненти на TWS слушалките за постигане на безжична връзка. Той основно преобразува изходната високочестотна токова енергия от Bluetooth чипа в електромагнитни вълни за излъчване или преобразува космически електромагнитни вълнови сигнали във високочестотна токова енергия и я изпраща към приемника. Основните Bluetooth антени, използвани в TWS слушалките, включват печатни антени, FPC антени, керамични антени и LDS антени.

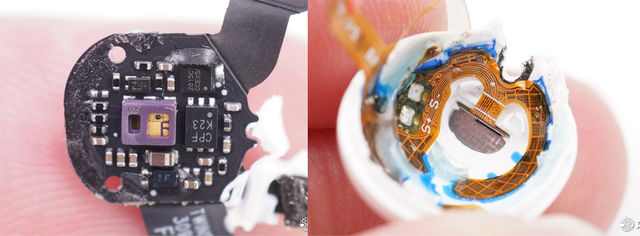

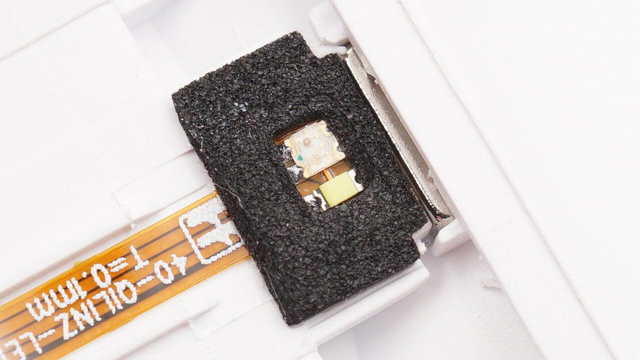

Сензор за откриване в ушите
Откриването в ушите в слушалките TWS реализира автоматичната пауза, когато слушалката бъде премахната, и функцията за възпроизвеждане се възобновява автоматично, когато слушалката се носи. Използва се и за идентифициране на режима на единично/бинаурално носене за превключване и за превключване между слушалките и слушалките на мобилния телефон по време на разговор. Настоящите TWS слушалки се реализират главно чрез оптичен инфрачервен лазер и капацитивна индукция.

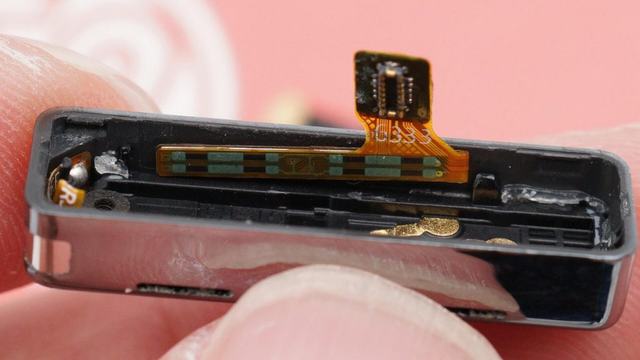

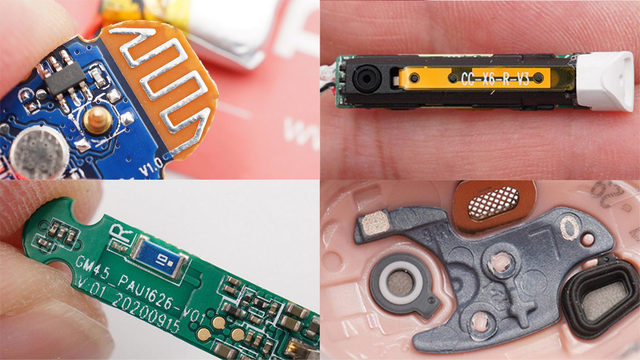

капацитивен сензор за допир
Понастоящем на пазара на TWS слушалки управлението на работата на слушалките се състои главно от три метода: физически бутони, сензорни бутони и чувствителни на натиск бутони. Сензорните бутони са най-широко използваното решение в момента, което може да поддържа множество режими на управление с едно щракване, двойно щракване, тройно щракване, дълго натискане и плъзгане. Капацитивен сензор за докосване е компонентът, който осигурява поддръжка за него, с IC за откриване на докосване, за постигане на прецизен контрол на различни функции.

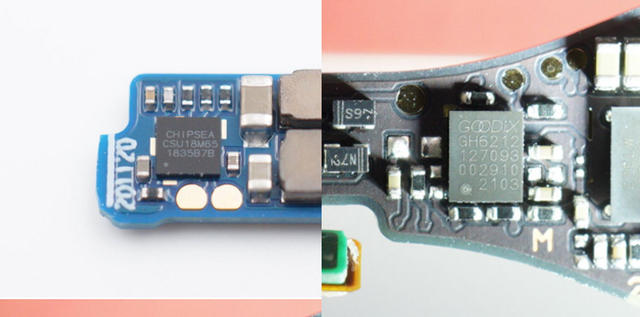

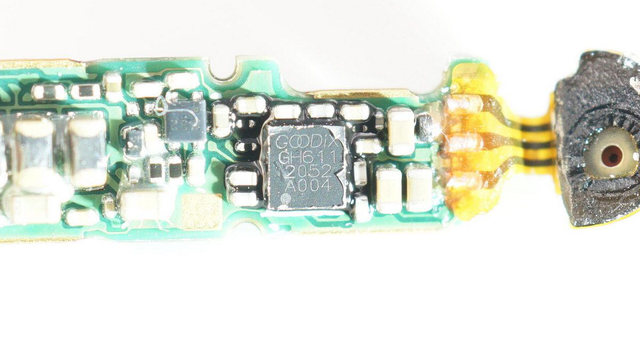

чип за откриване на допир
IC за разпознаване на допир е споменат в капацитивния сензор за докосване. Използва се главно в слушалките TWS за откриване на промяната на състоянието на сензора, докладване на главния контролен чип и след това управление на различните функции от основното управление. В момента много основни контролни чипове имат интегрирани функции за откриване на допир.
Чувствителен на натиск сензор (поддържа продукти с бутони, чувствителни на натиск)
Сензорът за налягане е интерактивен начин на най-новото приложение на слушалките TWS, което осъществява управлението на различни функции чрез усещане на промяната на налягането. Той има точност, близка до физическия бутон, но не е необходимо да отваря дупки. В сравнение със сензорния бутон, контролът е по-точен и избягва ефекта на стетоскопа, причинен от случайно докосване и почукване.
Чувствителен на натиск чип (поддържа чувствителни на натиск ключови продукти)
Подобно на чипа за разпознаване на допир, споменат по-горе, той се използва главно в продукти с TWS слушалки, които поддържат чувствителни на натиск бутони. Използва се за откриване на състоянието на сензора за налягане и докладване на главния контролер за управление на различни функции.
сензор за костна проводимост
Сензорите за костна проводимост се използват главно в някои продукти от среден до висок клас. Те използват главно вибрация, за да определят дали това е основният човешки глас. Използват се за намаляване на шума при разговори. Сигналът за костна вибрация се комбинира със сигнала от микрофона, за да се подобри яснотата на разговорите; използва се за гласово взаимодействие, функция за гласово събуждане за намаляване на проблемите с фалшивото задействане, които могат да бъдат причинени от външни звуци, подобряване
Сензорите за костна проводимост се използват главно в някои продукти от среден до висок клас. Те използват главно вибрация, за да определят дали това е основният човешки глас. Използват се за намаляване на шума при разговори. Сигналът за костна вибрация се комбинира със сигнала от микрофона, за да се подобри яснотата на разговорите; използва се за гласово взаимодействие. Функцията за гласово събуждане намалява проблемите с фалшивото задействане, които могат да бъдат причинени от външни звуци, и подобрява точността на взаимодействието.

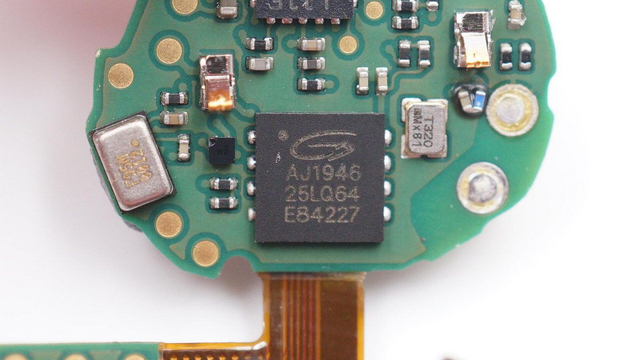

Bluetooth аудио SoC
Основният контролен чип за Bluetooth аудио е най-важният компонент в TWS слушалките. Това е основата за TWS слушалките за реализиране на функции като безжична връзка, аудио обработка, управление на мощността на слушалките и интелигентно взаимодействие. Състоянието му е еквивалентно на CPU процесора в мобилния телефон. Слушалките са свързани основно към мобилния телефон и други устройства за възпроизвеждане чрез Bluetooth технология, а аудио сигналът, изпратен от терминала, се предава към двете слушалки едновременно чрез наблюдение, пренасочване, двуканална връзка и други режими за формиране стерео система.

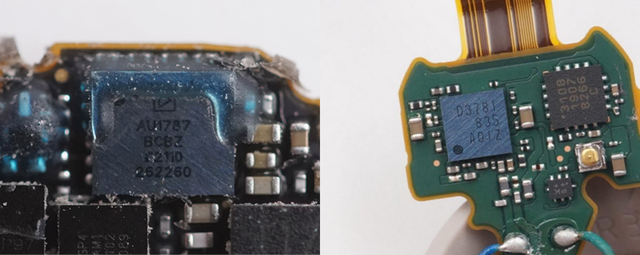

Чип за намаляване на шума
Чипът за намаляване на шума се използва главно в продукти за слушалки TWS, които поддържат функцията за активно намаляване на шума. Използва се за обработка на външния шумов сигнал, събран от микрофона. След обработка се извежда съответната обратна звукова вълна и след това високоговорителят излъчва обратната звукова вълна, за да премахне шума. Въпреки това, тъй като основният контролен чип започва да интегрира функцията за активно намаляване на шума, независимият външен чип за намаляване на шума се използва все по-малко.
съхранение
Тъй като TWS слушалките в момента се използват главно с мобилни устройства като мобилни телефони, компютри и таблети, няма нужда от съхранение с голям капацитет вътре. Паметта в TWS слушалките се използва главно за съхраняване на информация за Bluetooth сдвояване и различни предварително зададени функции. В момента повечето продукти също са интегрирани в главния контролен чип.
3. Обобщение
За разлика от продуктите за мобилни телефони, изящният и компактен дизайн на TWS слушалките прави невъзможно за обикновените потребители да ги разглобяват сами и да научат независимо какви конфигурации се използват вътре в продуктите и кои функции съответстват. Въз основа на близо 300 доклада за разглобяване на слушалки TWS, този път I Love Audio.com го подреди в детайли за всички. Въпреки че може да има пропуски, надявам се, че може да помогне на някои приятели, които искат да знаят повече.
TWS слушалките могат да се превърнат в много популярен продукт на текущия потребителски пазар и техните вътрешни конфигурации им осигуряват силна поддръжка. И поради ограничението на обема, продуктът се нуждае от много високо ниво на интеграция, за да реализира прилагането на различни функции. „Въпреки че врабчето е малко, то има всички вътрешни органи“ може много ярко да опише вътрешната структура и конфигурация на TWS слушалките.
С бързото развитие на TWS слушалките и непрекъснатия напредък на технологиите, като чипа за управление на захранването в кутията за зареждане и основния контролен Bluetooth SoC в слушалките, околните малки устройства непрекъснато се интегрират и нивото на интеграция непрекъснато се подобрява , което прави качеството на продукта по-надеждно. Контролът и стабилността също са по-добри. От друга страна, функциите на TWS слушалките постепенно се обогатяват, а силно интегрираната вътрешна конфигурация също така предоставя пространство за прилагане на нови функции в бъдеще.
От гледна точка на крайния потребител това означава, че качеството на звука е подобрено, забавянето е намалено, животът на батерията е по-дълъг и потребителското изживяване става все по-добро и по-добро. С непрекъснатото обогатяване на нови функции като активно намаляване на шума и наблюдение на спортното здраве, сценариите на приложение непрекъснато се разширяват, подобрявайки допълнително потребителското изживяване.
