Проектиране и производствен процес на POGO PIN
Как да изберем подходящ ПИН на POGO
1. Един добър POGO PIN трябва да отговаря на следните три точки:
①Надеждно качество
②Стабилна производителност
③Отговаря на изискванията.
Навременната доставка на поръчките също е много важна. Най-добре е да отидете при производителя на POGO PIN конектора, за да проучите. Мащабът на фабриката, успешните решения, оборудването за обработка, производственият капацитет и капацитетът за научноизследователска и развойна дейност, всичко това пряко влияе върху качеството на продукта, капацитета за доставка и техническата поддръжка. Zhongzhengtian има предимства в схемата на проектиране, разходите за масово производство и капацитета за доставка на стоки в индустрията. Добре дошли приятели да дойдат във фабриката за комуникация.
POGO PIN следва три, три и четири принципа
1,40% от проблемите идват от дизайн
Конструкцията на предния край е неразумна, а задният край е безполезен (например дюзата на напръстника е по-висока от пластмасовата равнина, разстоянието между PIN иглата е неправилно и т.н.).
2,30 процента от проблемите произтичат от комуникацията
В ранния етап комуникацията на различни технически изисквания не беше ясна и действителното използване на продукта не беше ясно, което също беше една от основните причини за чести проблеми (например RF напръстник се използва като напръстник на зареждането кутия, действителната работна височина не съвпада с чертежа, центровото разстояние не е потвърдено и т.н.). Разбира функционалните изисквания на клиента и обхвата на приложението и може по-разумно да препоръча спецификациите и параметрите на Pogo pin;
3,30 процента от проблемите произлизат от процеса
Сглобяването на продукта има множество процедури, а POGO PIN е необратимо повреден поради неправилна работа в производствения процес (например дюзата е повредена, чужди предмети в тръбата, хвърляне на SMT и др.).

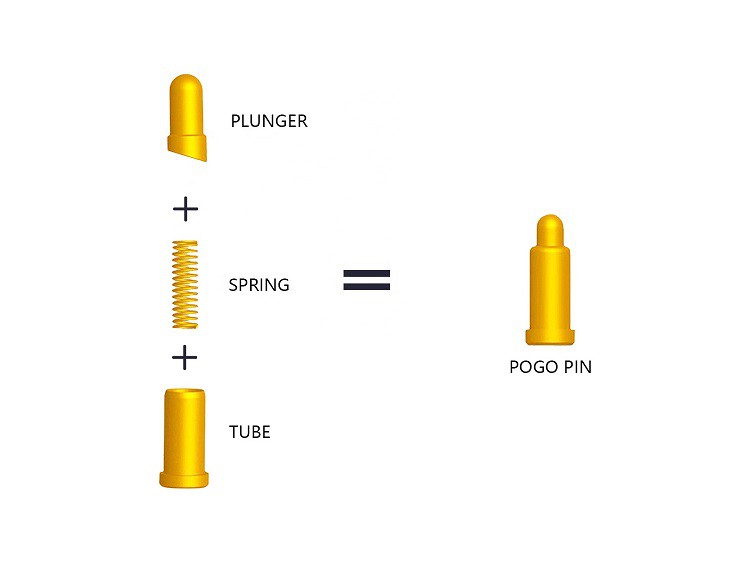

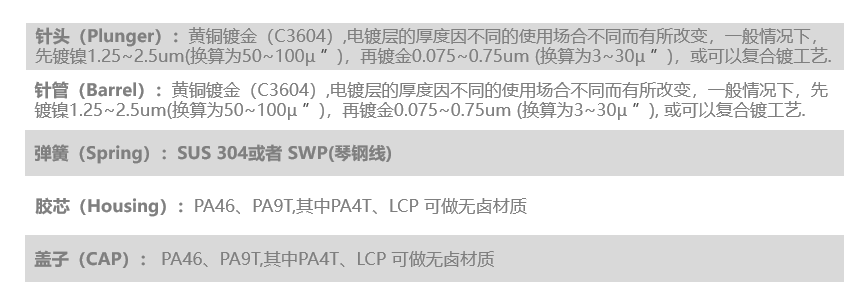

Основно въвеждане на POGO PIN

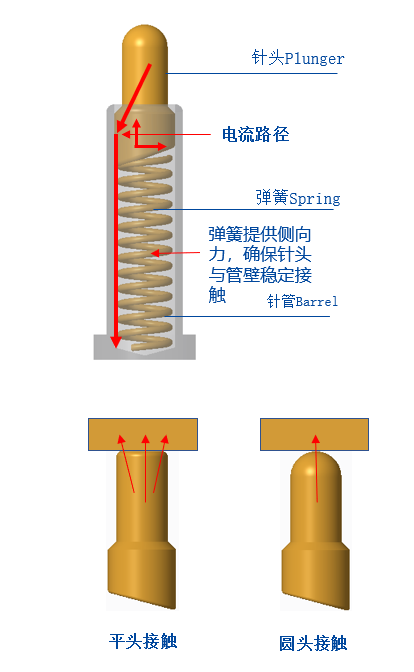

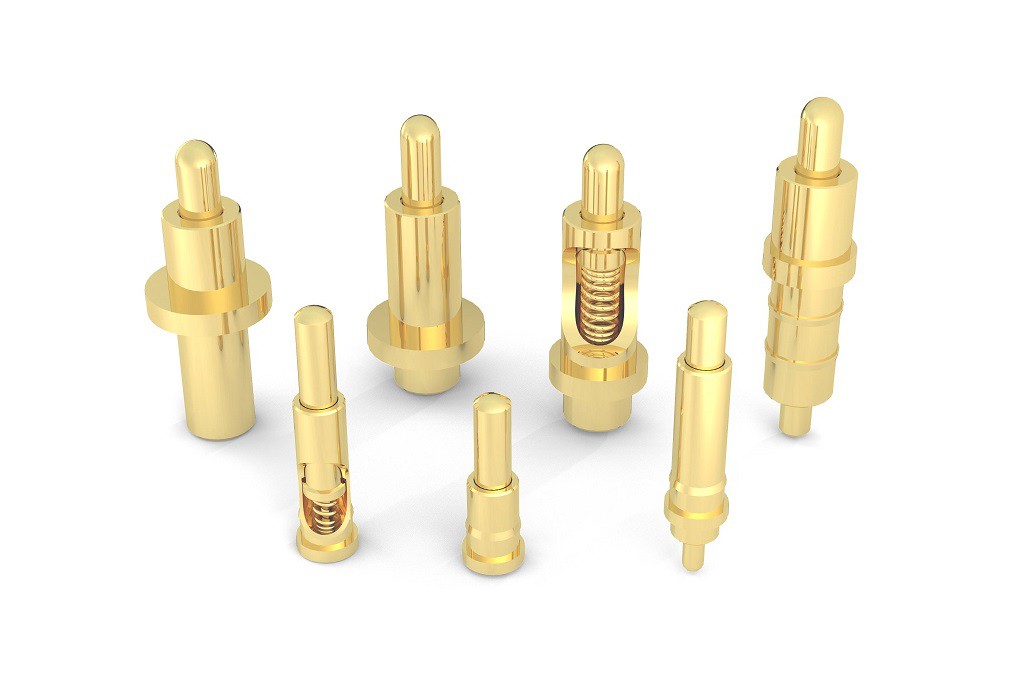

Защо POGO PIN има скосена структура: Дъното на буталото на Pogo Pin обикновено е скосена структура. Функцията на скосената структура е да гарантира, че Pogo Pin поддържа иглата (буталото) в контакт с вътрешната стена на иглата (тръбата), когато тя работи, така че токът да преминава главно през нея. Позлатени игла (бутало) и игла (тръба), за да осигурят стабилност и нисък импеданс на Pogo Pin.
Защо POGO PIN използва кръгла структура на главата? Тъй като Pogo Pin обикновено е относително малък, необходимата еластичност не е толкова силна. Ако се използва на пауърбанк или осветление, еластичността е четири-петстотин грама или дори един-два килограма. Естествено, по-добре е да го направите плосък. , Плоската глава има голяма контактна площ и нейната сила е достатъчна, за да разруши оксидния слой върху контактната повърхност, за да направи пълен контакт. Повечето от кръглите глави се използват на TWS Bluetooth слушалки и смарт часовници с гривни. Максималната еластична сила не надвишава 150 грама (еластична сила на пръстена на кутията за зареждане е между 20-35gf), а еластичната сила на контакта между повърхността и повърхността ще се разпръсне и медта колоната в края на слушалките няма да бъде счупена. Оксидният слой не е достатъчен, което води до недостатъчен контакт и лош контакт. По това време, ако се използва структура с кръгла глава за осъществяване на контакт точка-повърхност, еластичната сила се събира в една точка и контактът естествено ще бъде много по-достатъчен.
Параметър на производителност/параметър на производителност
ключови параметри на ефективността
A. Работно напрежение: По-малко от 12 волта DC
B. Номинален ток: 1.0 Ампера /Pin
C. Работна температура: -40 градуса до 85 градуса.
Г. Температура на съхранение: 25 градуса плюс /-3 градуса.
E. Влажност на работната среда: 10 процента RH до 90 процента RH
F. Издръжливост (живот): 10,000 цикъла.

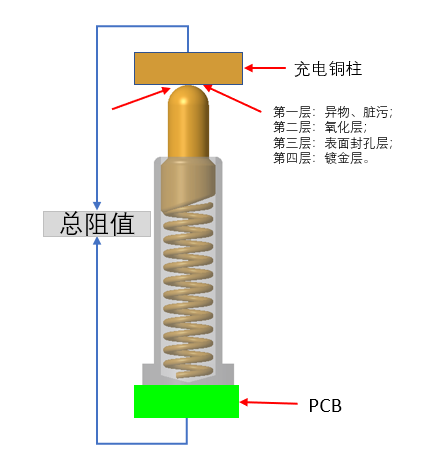

G. Контактен импеданс: 200 mOhm Макс. @работен ход
(По време на работен ход: 200mOhm/макс.)

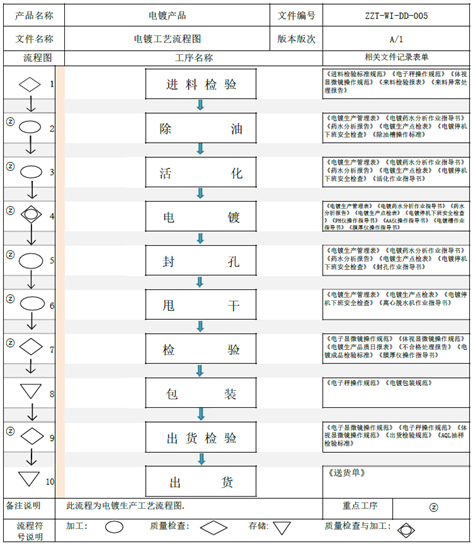

Производствен процес/制造工艺
Метод на сглобяване на продукта
Процес на галванопластика
Какви параметри трябва да бъдат потвърдени в дизайна на предния край
① Потвърдете разстоянието от печатната платка до контактната повърхност на медната колона от края на слушалката (т.е. работната височина на POGO PIN).
② Потвърдете разстоянието от печатната платка до пластмасовата повърхност на кутията за зареждане (т.е. максималната височина на тръбата на иглата POGO PIN, тръбата на иглата не трябва да надвишава тази височина).
③ Потвърдете разстоянието между центъра на PIN иглата и центъра на кръга
(Потвърдете размера на шапката, когато залепвате по-късно, за да предотвратите смущения по време на SMT корекция).
④ Потвърдете размера на печатната платка и пространството под платката
(Оптимизиран и подобрен за POGO PIN).
PS: Диаметърът на печатната платка се препоръчва да бъде 1,6 мм, а напръстникът се препоръчва да се направи в структура на платката, така че ефектът да е по-добър и да има следните предимства: ① Пластирът е по-здрав; ② Пространството на тръбата на иглата се увеличава, иглата е предварително натисната повече и контактът е по-достатъчен.
Защо дъното на иглата трябва да бъде скосено: Ако е направено плоско, токът ще се провежда от пружината, която има високи изисквания към пружината, а пружината е толкова тънка, че лесно може да изгори.
