Конекторите се използват много често и всеки е запознат с конекторите. По време на използване на конектора обаче може да възникне проблем с неуспешна връзка. В тази статия редакторът ще представи причините за неуспеха на връзката на конектора. В допълнение, тази статия ще разгледа съображенията за тестване на конектор платка към платка.
1. Обсъждане на причината за повреда на връзката на конектора
В сравнение с външния проводник, вътрешният проводник на конектора е с по-малък размер, а вътрешният проводник с лоша якост е по-вероятно да причини лош контакт и да доведе до повреда на конектора.

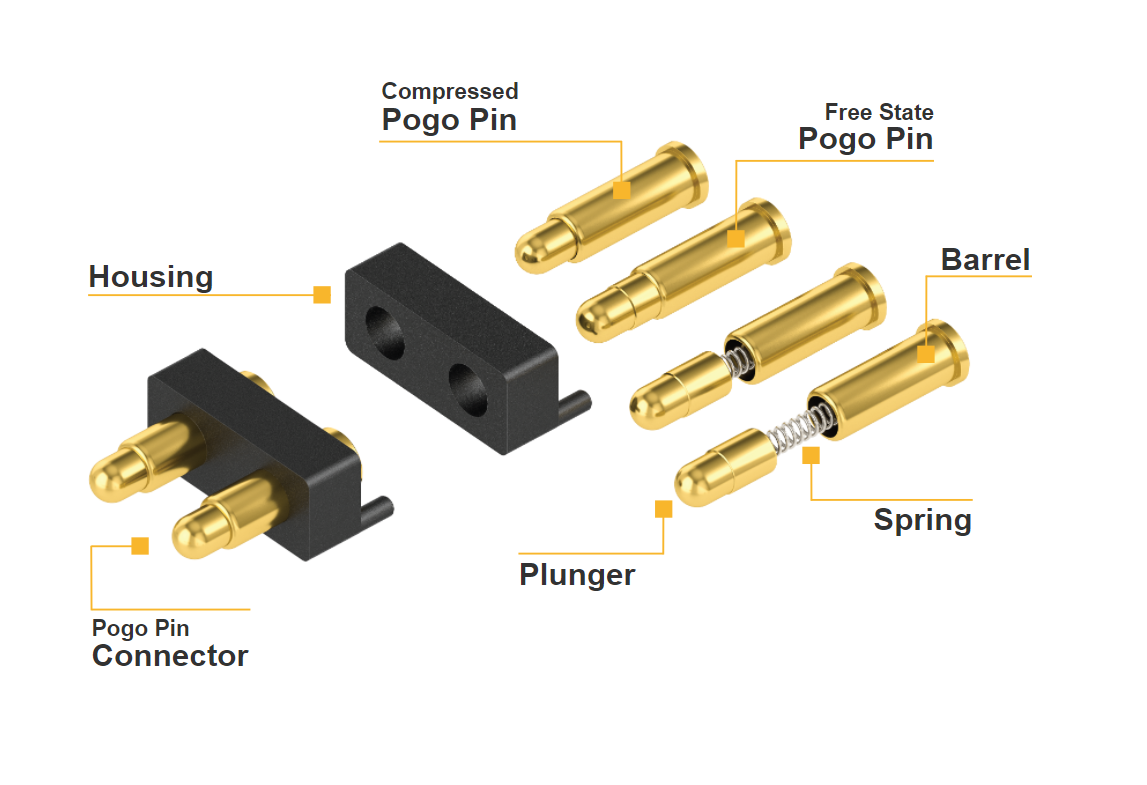

Повечето от вътрешните проводници на конектора приемат методи за еластично свързване, като еластична връзка тип пружинен нокът, еластична връзка тип слот на гнездо, еластична връзка тип силфон и т.н. Сред тях структурата на еластичната връзка с прорези на крика е проста, разходите за обработка са ниски, монтажът е по-удобен и диапазонът на приложение е най-обширен.
1. Вътрешният проводник не е фиксиран стабилно
За нуждите на сглобяването, в структурата на много RF коаксиални съединители (като N-тип, 3,5 mm), вътрешният проводник е разделен на две части при диелектричната опора и след това е свързан с винтове. Въпреки това, поради малкия диаметър на вътрешния проводник, ако лепилото не се нанесе върху резбовата връзка, за да се фиксира по време на сглобяването, силата на свързване на вътрешния проводник е много лоша, особено за някои малки RF коаксиални конектори. Следователно, когато конекторът се свързва и изключва много пъти, под дълготрайно действие на усукване и напрежение, вътрешната проводникова нишка може да се разхлаби и да падне, което води до повреда на връзката.
Една от често използваните структури на RF коаксиални конектори е, че вътрешният проводник, диелектричната опора и външният проводник са фиксирани заедно с лепило. Ако количеството лепило, нанесено в тази структура, не е достатъчно или силата на свързване на лепилото не е достатъчна по време на монтажа, залепената част може да се счупи поради силата по време на употреба, което ще доведе до въртене или движение на вътрешния проводник аксиално и вътрешните проводници Не може да се създаде добър електрически контакт и връзката е неуспешна.
Метод за подобряване: Когато коаксиалният съединител е сглобен, подходящо количество проводящо лепило или средство за заключване на резба може да се нанесе върху резбовата връзка, за да се увеличи надеждността на резбовата връзка. Да се избират лепила с по-висока якост на залепване, като при залепване лепилото трябва да запълва целия залепен отвор; набраздяването на залепената част на вътрешния проводник увеличава контактната площ между вътрешния проводник и лепилото, за да се предотврати въртенето на вътрешния проводник; регулирайте правилно вътрешния проводник. Радиалните размери и допустимите отклонения на проводника, външния проводник и диелектричната опора правят прилягането между вътрешния проводник и диелектричната опора, между диелектричната опора и външния проводник интерферентно прилягане и могат също да направят три пасват по-здраво.
2. Неправилен размер на жака или щифта на вътрешния проводник
Ако диаметърът на отвора на вътрешния проводник на жака е по-малък от определения размер, когато щифтът на вътрешния проводник на щифта влезе в жака, жакът ще бъде прекомерно разширен, размерът на деформацията ще надхвърли диапазона на еластична деформация, пластмаса ще настъпи деформация и проводникът в жака ще се повреди; Напротив, ако диаметърът на щифта е твърде малък, когато щифтът и жакът са съвпадащи, пролуката между щифта и стената на жака е твърде голяма, двата вътрешни проводника на конектора не могат да бъдат в близък контакт , контактното съпротивление става голямо и индикаторите за електрическа ефективност на конектора също ще бъдат лоши.
Метод за подобрение: Независимо дали съвпадението на жака и щифта е разумно, можем да използваме силата на вкарване и силата на задържане на стандартния щифт и проводника в жака за измерване. За N-тип конектори силата на вмъкване, когато диаметърът Φ1,6760 плюс 0.005 стандартен щифт е съвпадащ с жака, трябва да бъде по-малка или равна на 9N, а силата на задържане, когато диаметърът Φ1.6000-0.005 стандартен щифт и вътрешният проводник на жака са съвпадащи По-голямо или равно на 0,56N.
Следователно можем да използваме силата на вкарване и силата на задържане като стандарти за проверка. Чрез регулиране на размера и толеранса на гнездото и щифта, както и процеса на обработка на стареене на проводника в гнездото, силата на вмъкване и силата на задържане между щифта и гнездото могат да бъдат регулирани. в подходящ диапазон.
